STRUCTURAL® Aluminium-Terrassenunterkonstruktion
Eine dauerhafte und widerstandsfähige Unterkonstruktion für Terrassendielen aus Holz
- Schnelle und einfache Montage
- Modular und demontierbar
- Ausgezeichnete mechanische Festigkeit
- Verlegung auf Erhöhungen und auf allen Bodenarten
- Vielseitig einsetzbar für das Verlegen von Bodenbelägen oder Keramikfliesen
- Verrottungsfest - witterungsbeständig und unempfindlich
- Nachhaltig - Leistung, die sich nicht verändert
Ein langlebiges und vielseitiges System
Eine Terrasse fürs Leben!
Das STRUCTURAL®-System garantiert Ihnen eine verrottungsfeste Unterkonstruktion, die Feuchtigkeit und Schimmel perfekt widersteht und eine unvergleichlich lange Lebensdauer bietet.
Aluminiumbalken sind für alle Arten von Umgebungen und Bedingungen geeignet. Im Gegensatz zu Holzkonstruktionen unterliegen Aluminiumbalken keiner Verformung oder Veränderung ihrer Eigenschaften.
STRUCTURAL® ist ein leistungsstarkes und leichtes Trägersystem, das sich perfekt für die Planung von aufgeständerten Unterkonstruktionen auf verstellbaren Stelzlagern oder Fundamentschrauben eignet. STRUCTURAL® kann auf jedem Boden genutzt werden, egal ob hart, stabilisiert, locker oder abgedichtet.

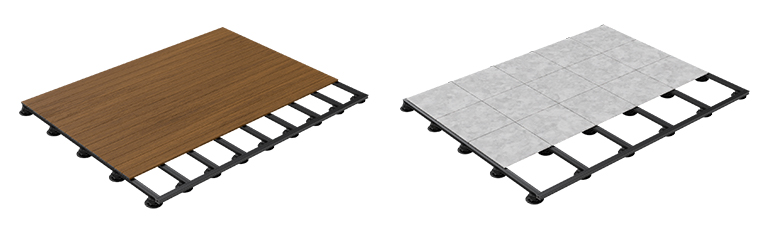

Dank ihrer Modularität kann STRUCTURAL® vielen Anforderungen gerecht werden, sowohl bei der Verlegung von Terrassendielen aus WPC oder Holz als auch bei der Verlegung von Bodenbelägen aus Feinsteinzeug/Keramik.
Das Herzstück des STRUCTURAL®-Systems

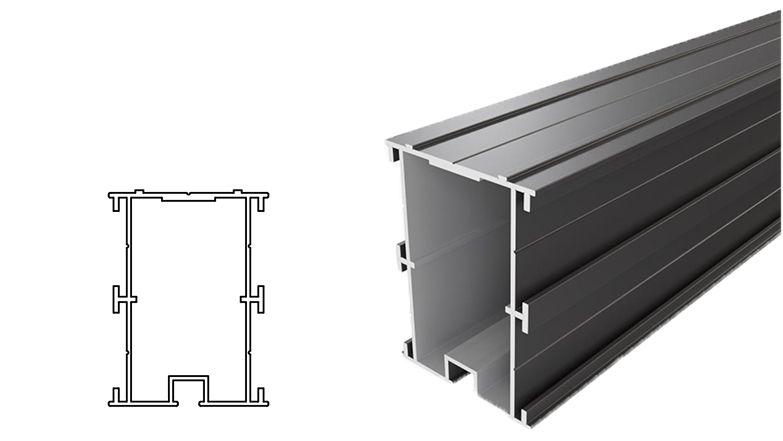

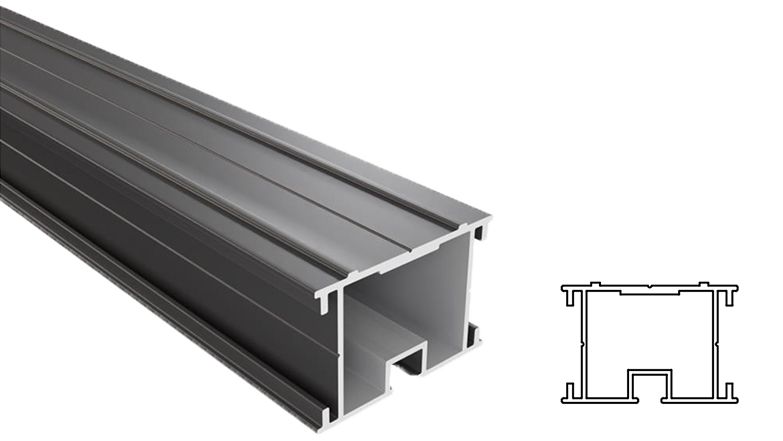

UK-Balken 40 x 60 mm - 4 m
(FD1892 – NL2846)
• Aluminiumlegierung EN AW 6063 (T5)
• Mattschwarze Pulverbeschichtung RAL 9005
• Eine Seite für Dielen und eine Seite für Platten
• Achsabstand zwischen Stützpunkten 1 Meter
• Gewicht: 1,14 kg pro laufendem Meter
UK-Balken 80 x 60 mm - 4 m
(FD1893 – NL2847)
• Aluminiumlegierung EN AW 6063 (T5)
• Mattschwarze Pulverbeschichtung RAL 9005
• Eine Seite für Dielen und eine Seite für Platten
• Achsabstand zwischen den Stützpunkten 2 Meter
• Gewicht: 1,72 kg pro laufendem Meter

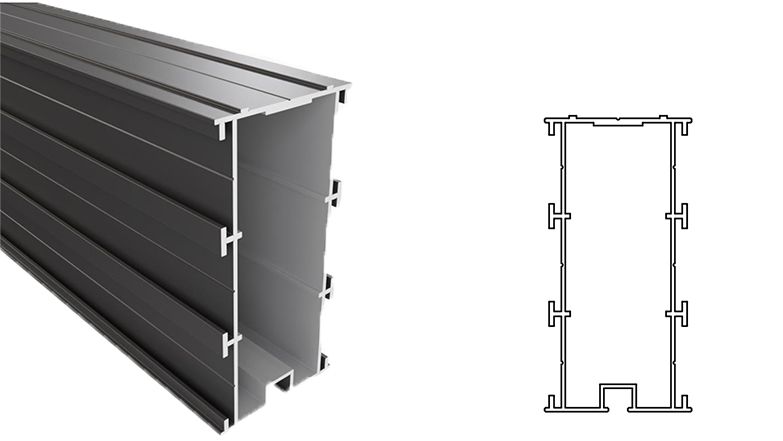

UK-Balken 120 x 60 mm - 4 m
(FD1894 – NL2848)
• Aluminiumlegierung EN AW 6063 (T5)
• Mattschwarze Pulverbeschichtung RAL 9005
• Eine Seite für Dielen und eine Seite für Platten
• Achsabstand zwischen Stützpunkten 3 Meter
• Gewicht: 2,45 kg pro laufendem Meter

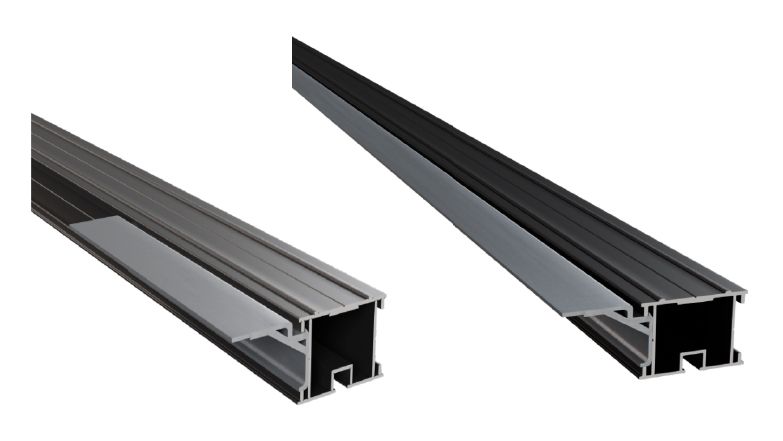

Les équerres STRUCTURAL®
Adapter als "doppelte Unterkonstruktion"
(FD1895 – NL2849)
• Aluminiumlegierung EN AW 6063 (T5)
• Ermöglicht eine optimale Verlegung der Terrassendielen
• Erspart Kosten und Zeit einer echten doppelten Unterkonstruktion
• 2-Meter-Schiene, kürzbar für eine optimierte Nutzung
• Einfache Systembefestigung, leicht verschraubbar
• Durchdachtes Profil, um schweren Belastungen standzuhalten
Einfach und flexibel
• Dieses System erspart die Verwendung von doppelten Unterkonstruktionen.
• Kann an jeder UK-Stelle positioniert werden und ermöglicht alle Arten von Verlegefugen.
• Leicht kürz- und anpassbar
• Perfekte Erleichterung für UK-Konstruktionen auf Stelzfüßen
Montage mit Clips oder Schrauben
• Kompatibel mit der Anbringung mit seitlichen Clips oder mit durchgehenden Schrauben
• Diese Halterung bietet die nötige Fläche, um an jedem Dielenende eine separate Befestigung anzubringen, was dringend empfohlen wird
• Die Aluminiumstärke an der Schraubstelle von mindestens 3 mm ermöglicht einen guten Halt der Schraube
Les composant du concept STRUCTURAL®
Les équerres et accessoires
-

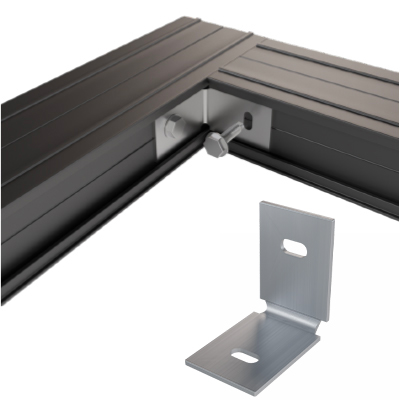

Anpassbarer Eckwinkel- • Eckverbindungsstück zwischen den Dielen
- • Vorgebohrt und montagefreundliches Design
- • Anpassbar, um sich dem Winkel der Verbindung anzupassen
-

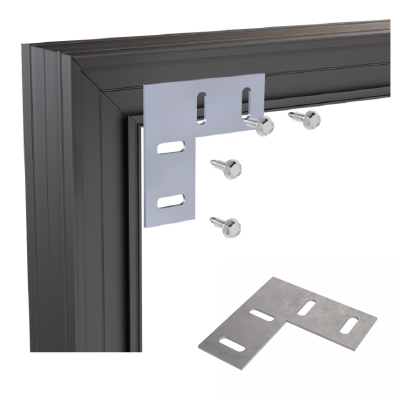

Equerre plate à 90°- • Fixation dans le sol ou pour la réalisation d’un double lambourdage
- • Pré-percé, design facilitant la pose et autorisant le calage
- • Permet la pose de ballast sur les structures non fixées au sol
-

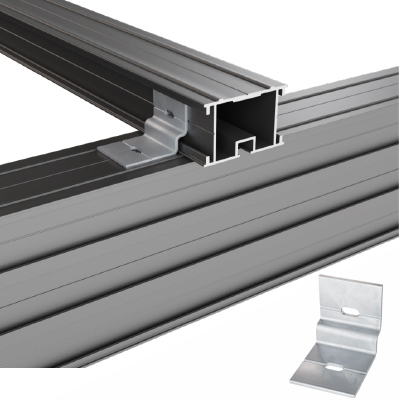

Equerre de fixation- • Fixation dans le sol ou pour la réalisation d’un double lambourdage
- • Pré-percé, design facilitant la pose et autorisant le calage
- • Permet la pose de ballast sur les structures non fixées au sol
-

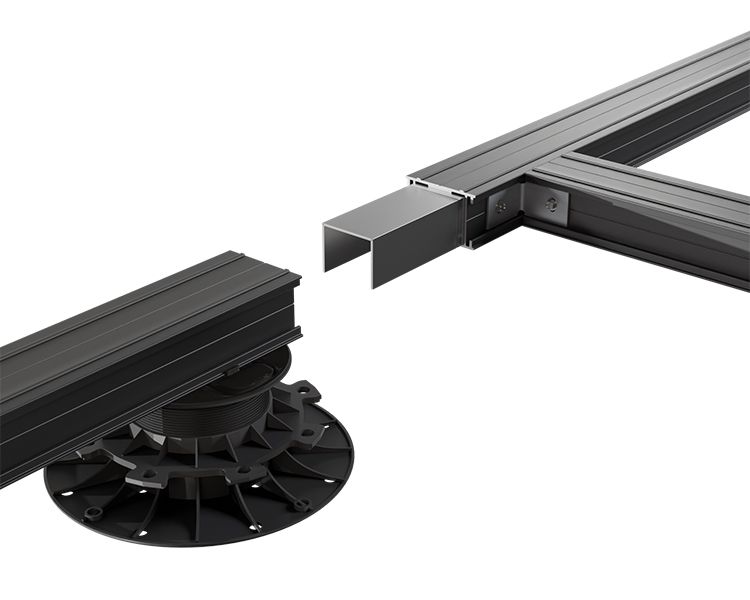

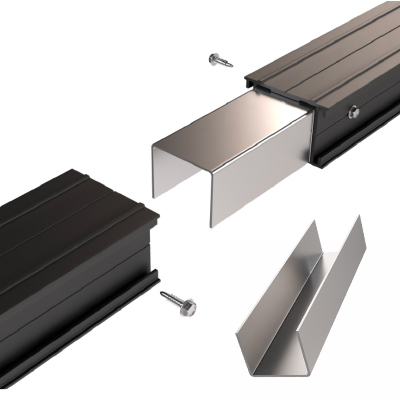

Manchon d’aboutage de lambourdes- • Permet l’aboutage entre les lambourdes
- • Compatible avec les 3 sections de lambourdes
- • 18 cm de long avec marquage pratique indiquant le milieu
-

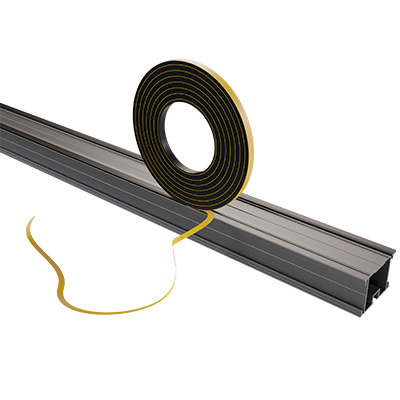

Bande EPDM- • Bandes autoadhésives
- • 5 mm d’épaisseur – 10 mm de large
- • 2 x 10 mètres linéaires
-

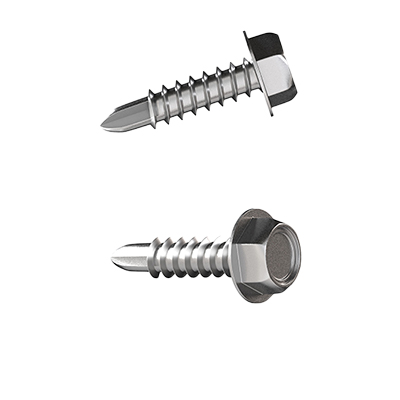

Vis inox auto-forante- • Vis inox AISI 410 de 16 mm de long à tête Hexagonale
- • Capacité de perçage dans l’aluminium : 5 mm
- • Boite de 100 pcs - Vis unique pour l’ensemble des équerres et accessoires
-

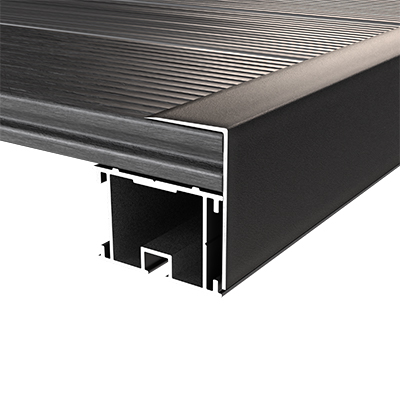

Cornière de finition- • l 35 x h 60 mm - Longueur 2 m
- • Laquée noir mat RAL 9005

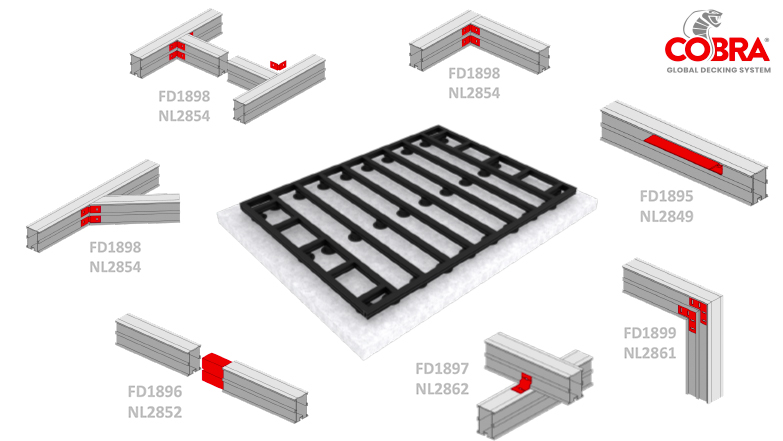

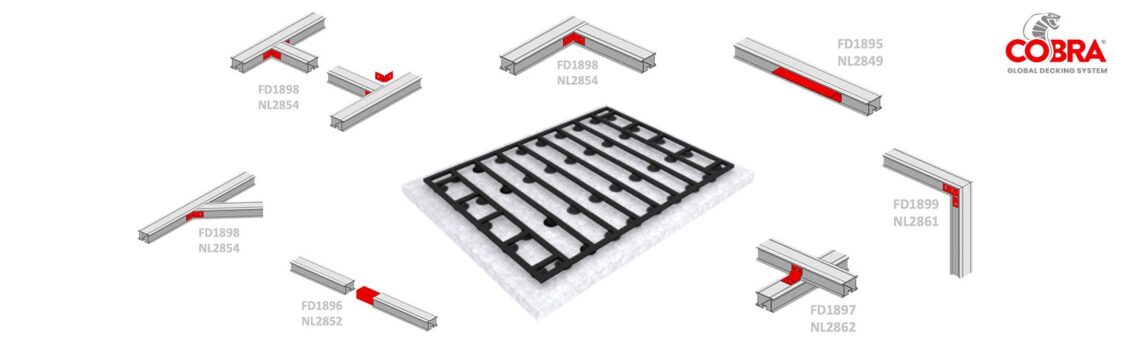

Les accessoires Structural® sur lambourdes 40x60 mm
Tous les accessoires STRUCTURAL® s’appliquent sur les différentes sections de lambourde du concept : 40x60, 80 x 60 ou 120 x 60 mm.
Le manchon et ces équerres permettent de très nombreuses combinaisons entre lambourdes pour réaliser une multitude de structures de terrasse pour répondre aux contraintes ou aux inspirations.
La destination de la terrasse, les charges attendues, le type de sol, la pente à couvrir ou l’élévation de l’ouvrage détermineront la ou les sections de lambourde à choisir et la façon de les assembler.
Les accessoires Structural® sur lambourdes 80x60 mm
Structure recommandée pour les charges plus lourdes et les fortes sollicitations
Les accessoires Structural® sur lambourdes 120x60 mm
Structure recommandée pour la pose sur vis de fondation ou les charges extrêmes
Fixations pour platelage sur STRUCTURAL®

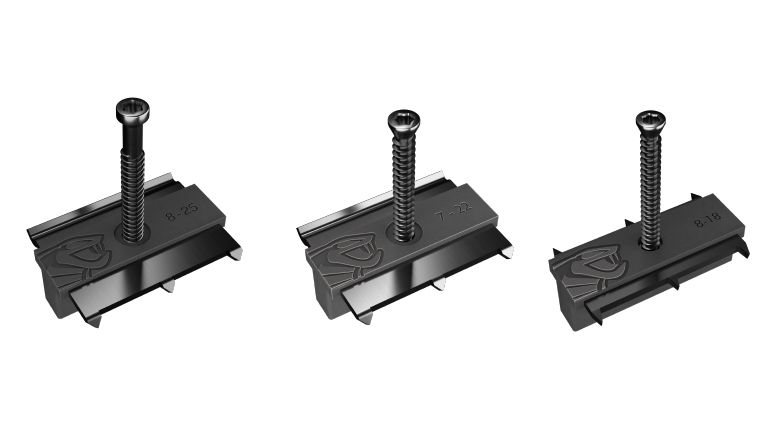

Clips Cobra HYBRID
• Hybrid 8-25 pour la pose de bois durs (FD0984-NL2662)
• Hybrid 7-22 pour la pose de bambou ou bois thermo (FD1334-NL2661)
• Hybrid 8-18 pour la pose de composite (FD0993-NL2174)

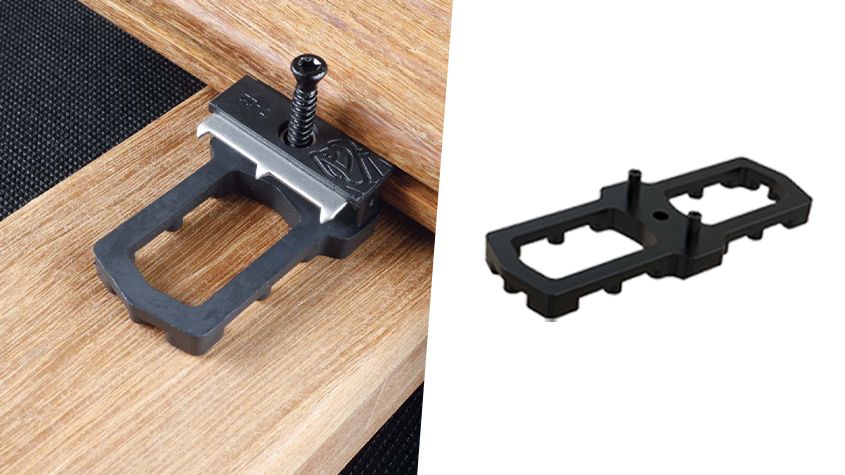

Entretoise AIR SPACER (FD1040 – NL2619)
• Assure une ventilation entre les lames et les lambourdes
• Compatible avec les clips Cobra Hybrid et les vis standard
• Polyamide recyclé : résistant aux UV, à la chaleur et au gel

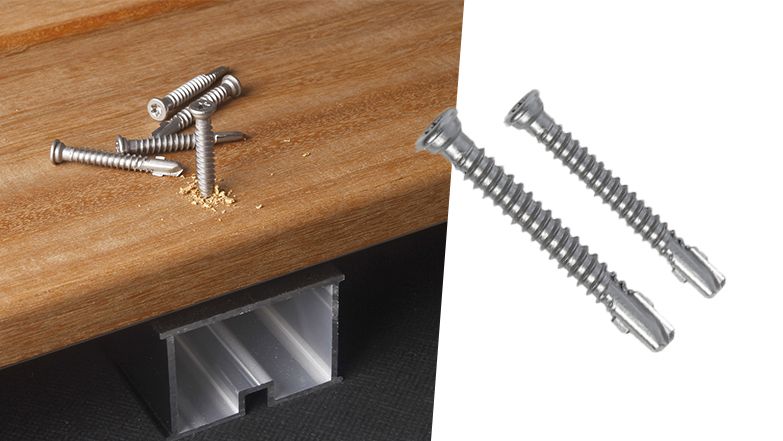

Vis Inox pour lambourde aluminium
• Pointe auto-foreuse pour le bois et l’aluminium
• Emprunte TORX profonde
• Tailles adaptées aux différentes épaisseurs de platelage

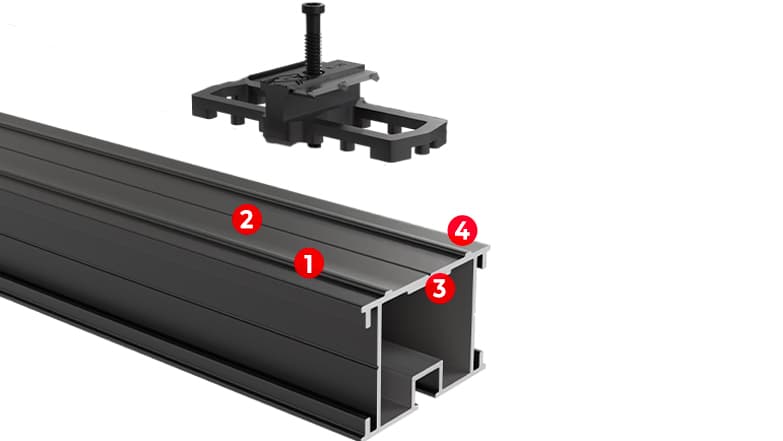

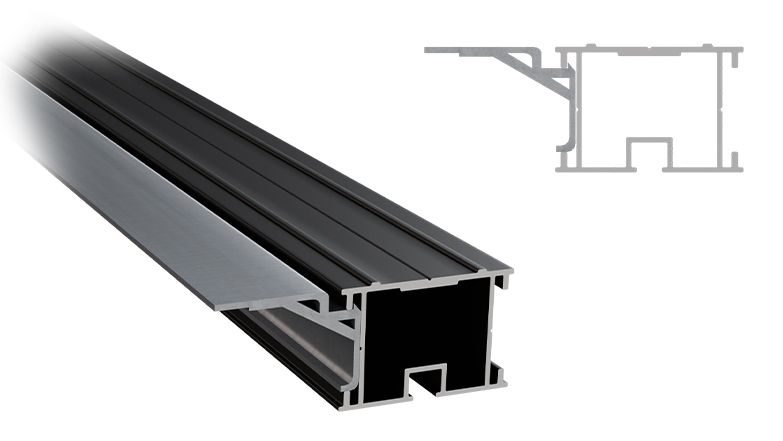

Profil dessiné pour une pose facile
(1) 2 guides pour positionner parfaitement les clips Hybrid et le Air spacer
(2) 1 sillon de perçage central
(3) Paroi de 3 mm d’aluminium pour une accroche ferme du vissage
(4) 2 bandes latérales adaptés à la pose des bandes d’EPDM

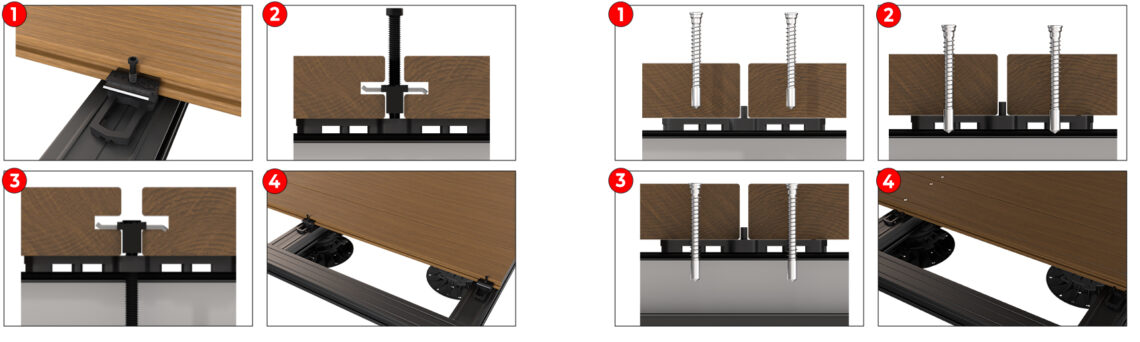

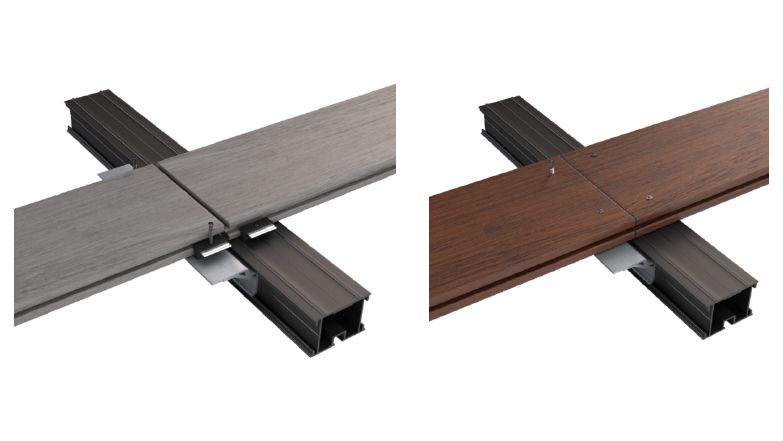

Pose de platelage sur STRUCTURAL®
Avec clips ou avec vis

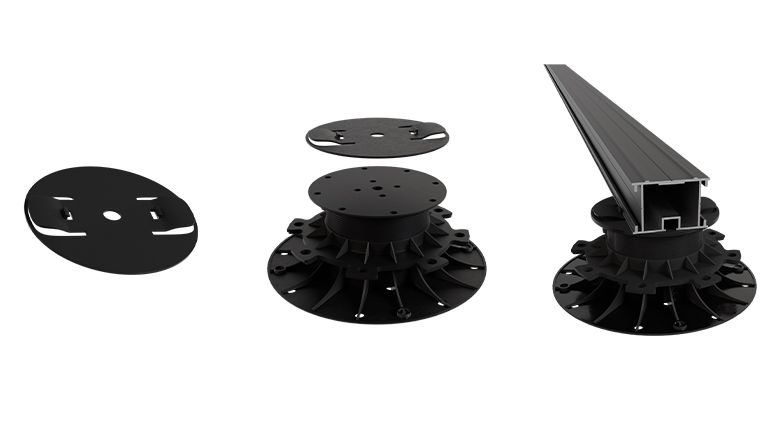

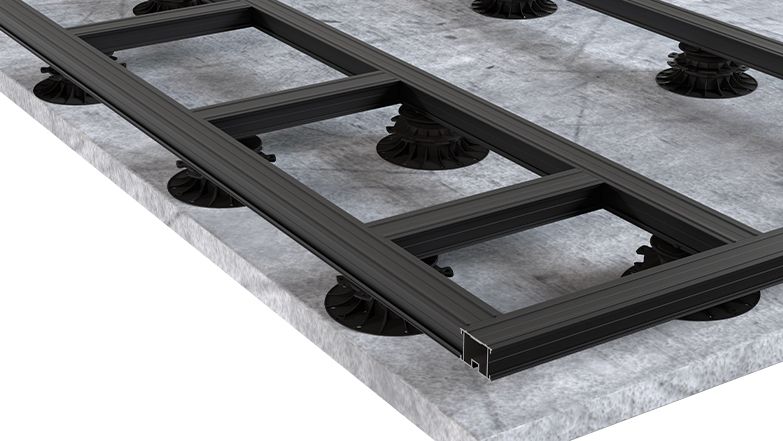

Installation de STRUCTURAL® sur plots réglables

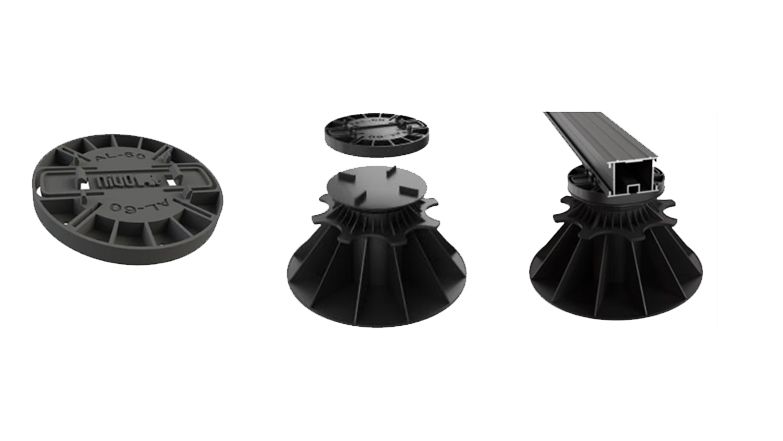

Surplot AL60 pour plots NIVO
(FD1357 – NL)
• Disque de clipsage pour lambourde de 60 mm à poser sur le plot à dalles NIVO
Tête de plots NIVO PLUS
(FD1810 – NL)
• Tête de plot NIVO+ permettant de clipser une lambourde de 60 mm
Facile, rapide et adapté

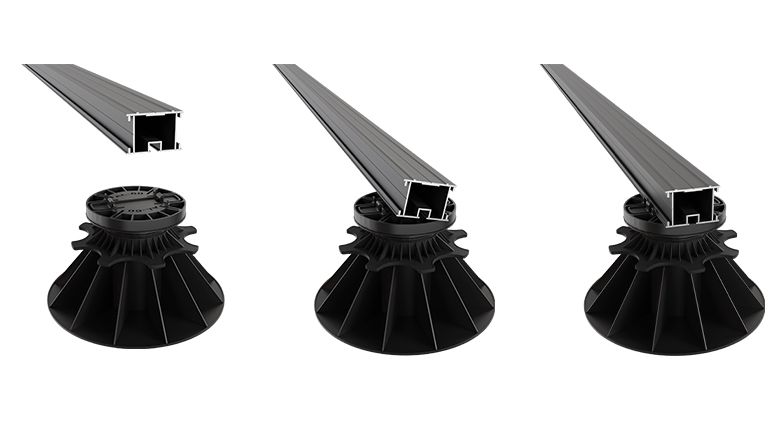

• Pose et dépose des lambourdes sur plot par simple clipsage.
• Les performances de STRUCTURAL offrent une portée de 1 à 3 mètres entre les appuis selon la section de la lambourde.
Grace à STRUCTURAL® les plots périphériques peuvent être dissimulés en étant positionnés à l’intérieur d’un lambourdage adapté. Idéal pour la finition de la terrasse.

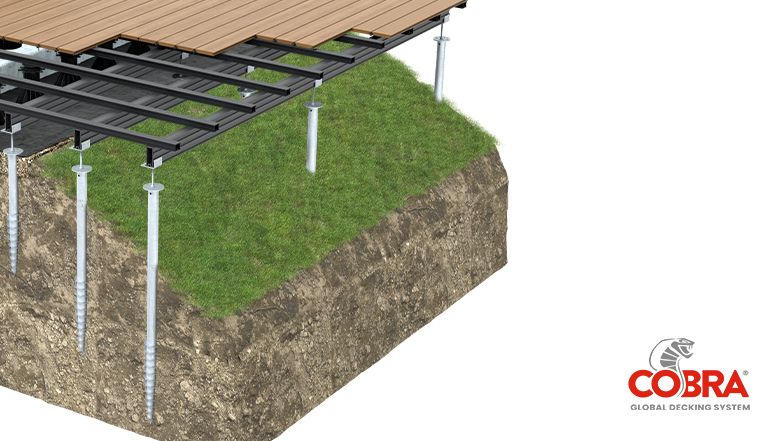

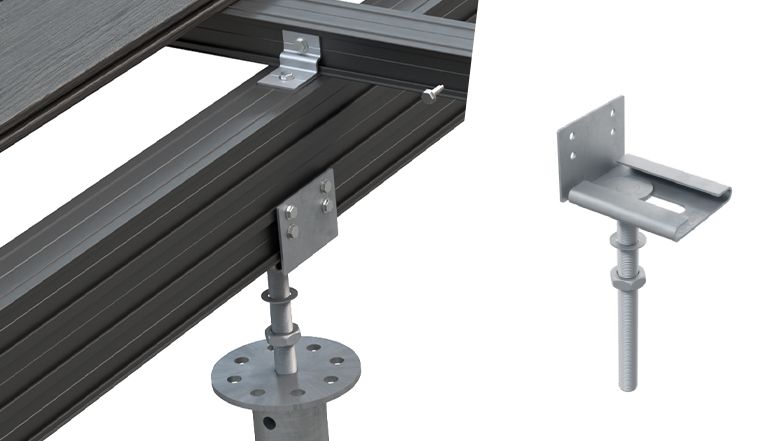

Installation sur vis de fondation
Une fondation alternative qui répond aux contraintes de niveau et de sol
• Les lambourdes STRUCTURAL permettent un double lambourdage pour la pose sur vis de fondation
• Montage sur la tête réglable de la vis de fondation et connexion entre lambourdes avec l’équerre de fixation STRUCTURAL
• Le système offre des portées et des porte-à-faux exceptionnels
Contraintes de niveau et de sol
| Sections des solives | ||||
| Portées max | 60x40 | 60x80 | 60x120 | Porte à faux |
| Lambourde 60x40 |
0,85 m | 1,30 m | 1,80 m | 15 à 18,5 cm |
| Lambourde 60x80 |
X | 1,15 m | 1,45 m | 30 à 41 cm |
| Lambourde 60x120 |
X | X | 1,30 m | 50 à 65 cm |
