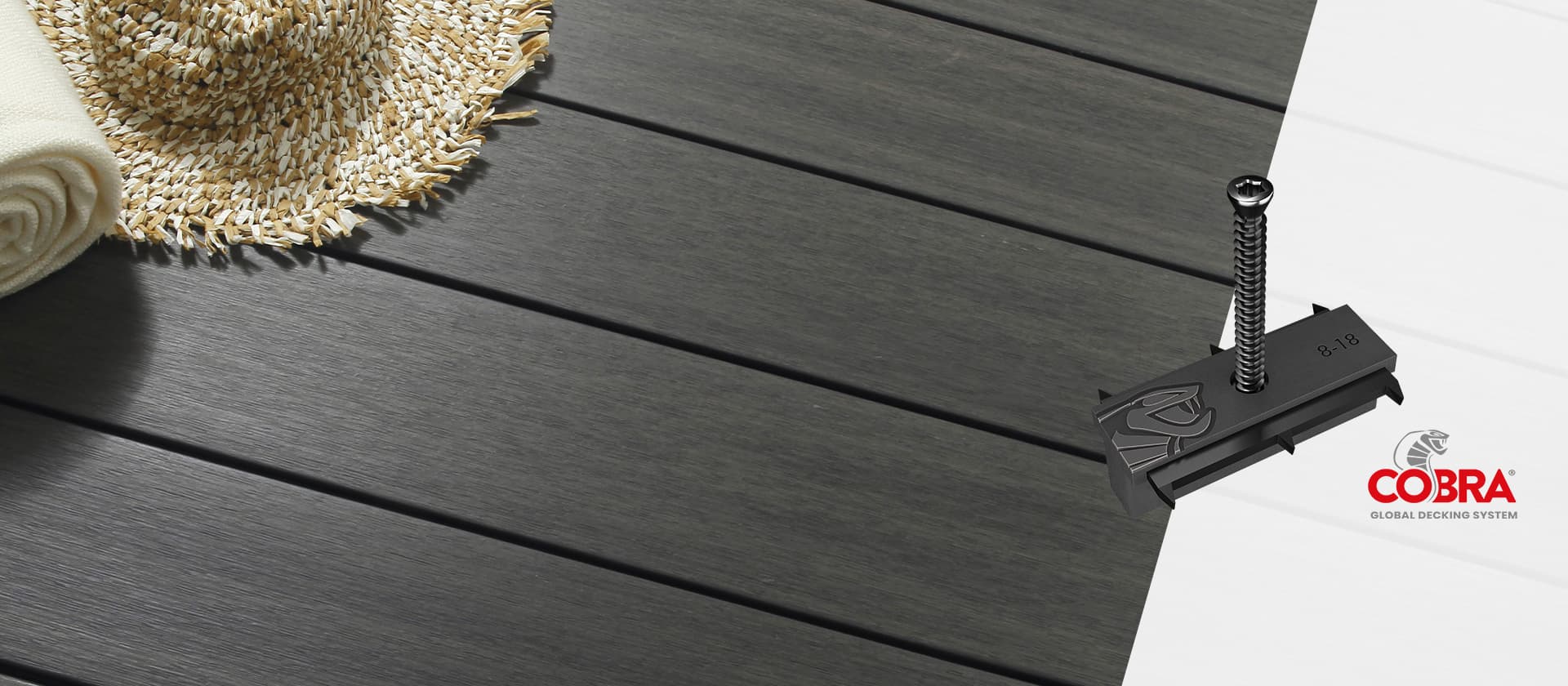

Befestigungsclip Cobra® HYBRID 8-18

Ideal für die Verlegung von Terrassen aus Holzverbundstoffen

Schnell zu installieren
Edelstahl AISI304
UV-beständig
Alles, was Sie wissen müssen
  • Präzise und schnell zu montieren - Schraube im Clip vorintegriert
  • Ermöglicht die einfache Demontage einer oder mehrerer Dielen
  • Kompatibel mit Terrassendielen aus Holz, Bambus und WPC mit einer Dicke von 20 bis 25 mm
  • Laufen Sie in aller Ruhe barfuß auf Ihrer Terrasse, denn es gibt weder sichtbare noch spürbare Befestigungen.
  • Robust und feuchtigkeitsbeständig
  • Reißfestigkeit bis zu 300 kg an exotischen Balken
  • Farbe schwarz matt antireflektierend

Das Cobra-Hybrid-Konzept

Der Cobra® Hybrid 8-18 Clip ist ein mattschwarzer Bi-Material-Clip, um Lichtreflexe zu vermeiden. Dank seiner Edelstahlhaken an der Unterseite sorgt der Cobra® Hybrid 8-18 Clip für einen effektiven Halt an Ihren Terrassendielen.


Schnelle und einfache Installation


Der Cobra®-Clip benötigt keine Zwingen, Schraubstöcke oder Brettabstandshalter und reduziert die Bauzeit Ihres Decks um mindestens 30 % im Vergleich zu einer verschraubten Verlegung.
Es wird nur eine Schraube pro Clip benötigt und dank der selbstbohrenden Schraube ist eine einfache Endkappe (wird mit Clips und Schrauben verkauft) notwendig, um die Cobra®-Befestigung am Balken zu befestigen.

Installation des Cobra® Hybrid-Clips

Merkmale

Materialien
• Clip: Edelstahl 304 (A2) + Polypropylene
• Schrauben: Edelstahl 410 (C1)

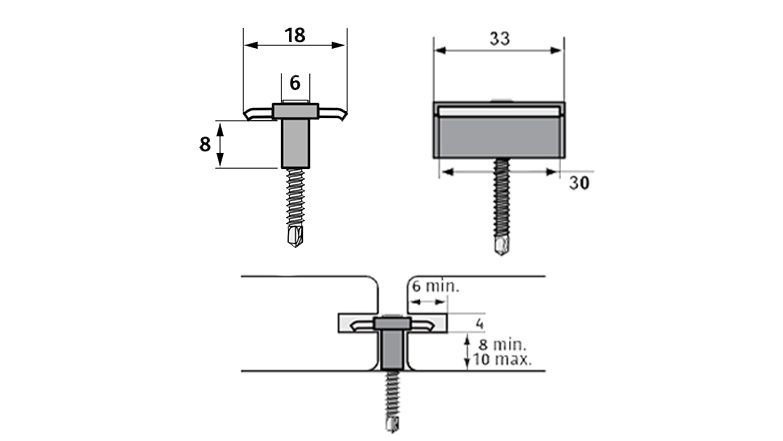

Abmessungen
• 4,5 mm (Breite) x 30 mm (Länge) gehärtete 410-Edelstahlschraube Dicke der
• Edelstahlplatte: 1,5 mm
Verpackung
• 90 Clips + vorinstallierte Schrauben
• 1 Torx-Bit

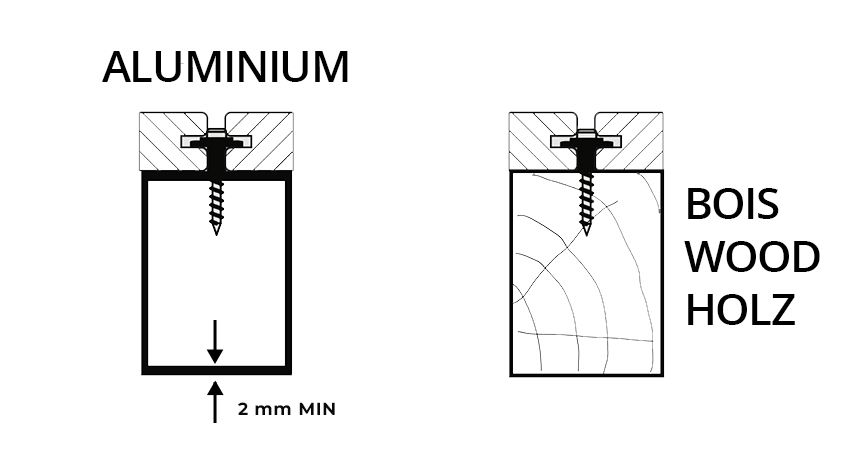

Der Cobra® Hybrid 8-18 Clip ist kompatibel mit Terrassendielen aus Holz-Verbundstoff und Thermoholz und kann auf Holz- und Aluminiumbalken verlegt werden.

Die Wandstärke der Aluminiumbalken muss mindestens 2 mm betragen.

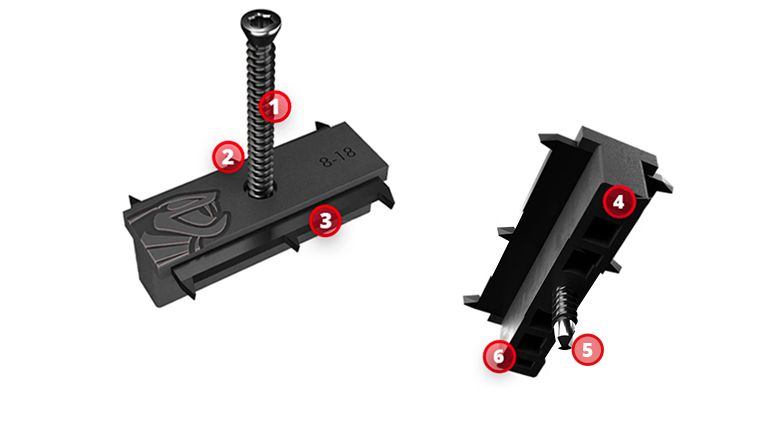

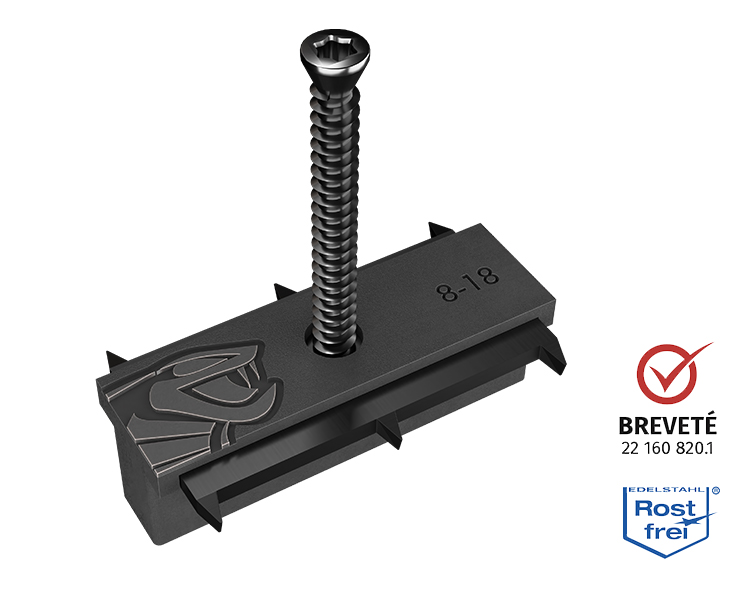

Ein Clip aus zwei Materialien: exklusiv & innovativ

1 - Edelstahlschraube: Torx-Anleihen, die Komfort und Präzision bieten.
2 - Krallenclip: 6 Krallen (3 auf jeder Seite, um die Klinge fest zu halten).
3 - Flügel aus Edelstahl: AISI 304, 30 mm breit und 1,20 mm dick.
4 - Wabenstruktur, die die Bewegungen des Verbundholzes absorbiert.
5 - Selbstbohrende Spitze, die eine Befestigung in Holz oder Aluminium ermöglicht.
6 - Polypropylen-Körper: UV-beständiges Schwarz mit einer Breite von 6 mm

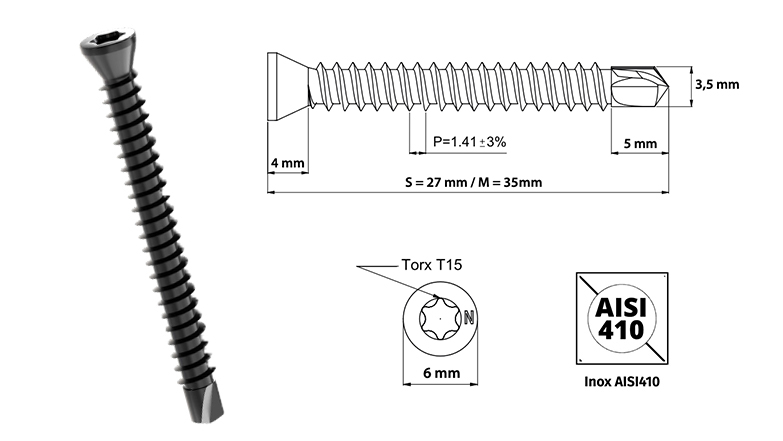

Die Schraube des Hybrid 8-18 S ET M Clips.

Für eine einfache & schnelle Umsetzung

Schraube 4.2 x 27 mm Größe S und 35 mm Größe M aus Edelstahl AISI410.
Torx TX15
Selbstbohrende Spitze für Holz und Aluminium.
Bohrkapazität in Aluminium: 3 mm
Bohren in Hartholz mit einer Dichte bis zu 800 kg/m3
Reduzierter Kopfdurchmesser von 6 mm
Schwarz lackiert

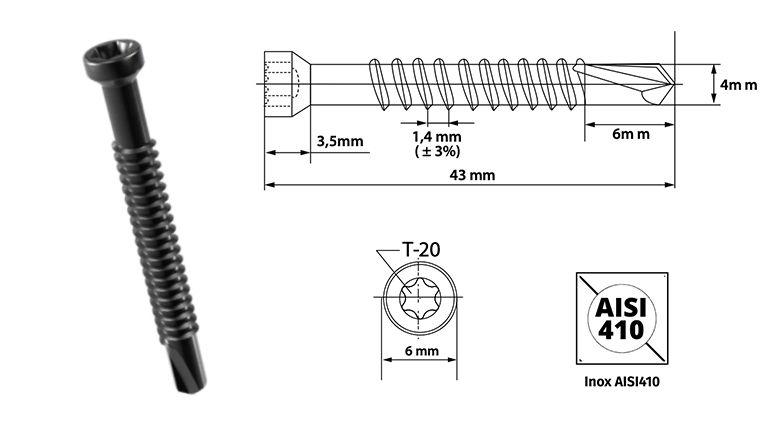

Die Schraube des Hybrid-Clips 8-18 L

Schraube 4.8 x 43 mm Größe L aus Edelstahl AISI410.
Torx TX20-Buchse
Selbstbohrende Spitze für Holz und Aluminium.
Bohrkapazität in Aluminium: 4 mm
Bohren in Hartholz mit einer Dichte von bis zu 900 kg/m3
Reduzierter Kopfdurchmesser von 6 mm
Schwarz lackiert

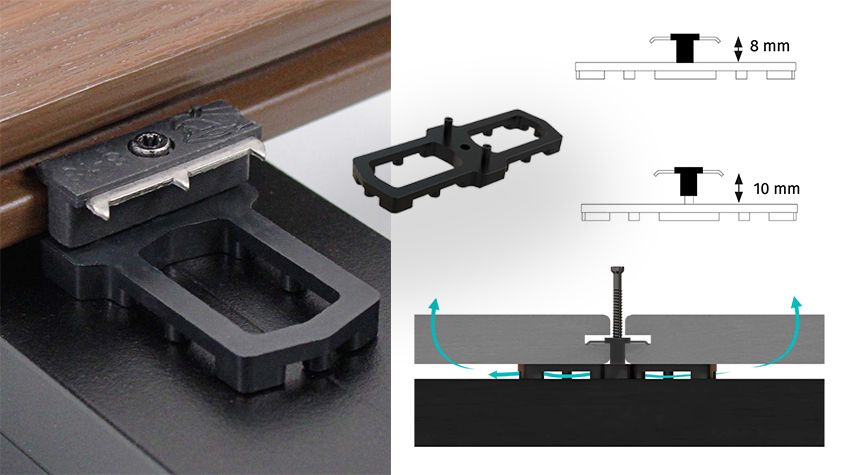

Optional : Start - und Endclip

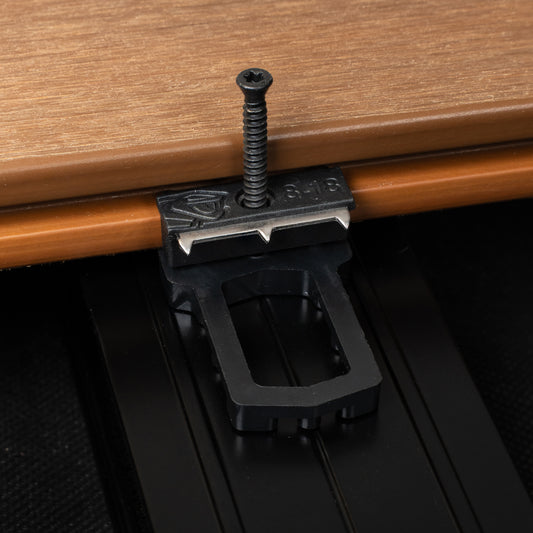

Der Cobra Airspacer fördert die Belüftung zwischen der Diele und dem Balken, ohne die Wirkung des Befestigungsclips und die Bewegungen des Holzes zu beeinträchtigen.

Sein angepasstes Design passt perfekt unter die Wabenbasis der Cobra Hybrid Clips und ermöglicht so eine einfache und schnelle Verlegung.

Der Airspacer-Keil trägt dazu bei, die Scherwirkung auf die Befestigungsschraube zu begrenzen.

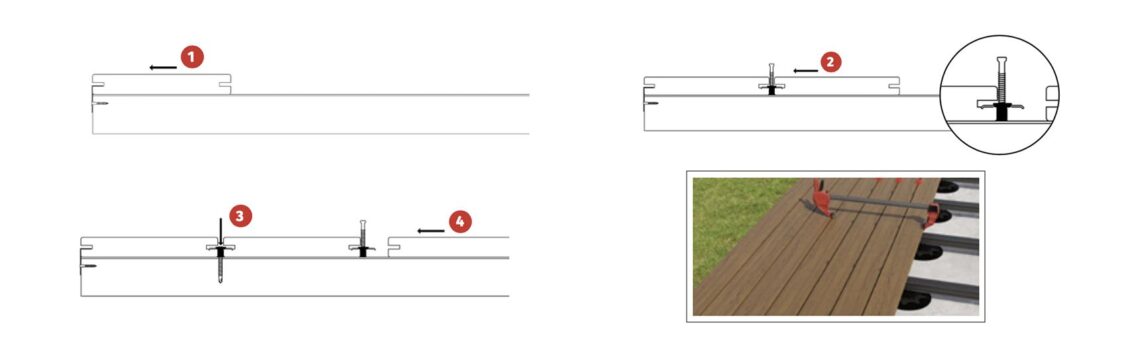

Verlegung der Terrassendielen mit dem Cobra® Hybrid Clip 8-18

SCHRITT 1.

Befestigen Sie den Start/End-Clip und verlegen Sie dann die erste Terrassendiele.

SCHRITT 2.

Setzen Sie den Clip (mit der Krallenseite) in die Nut der Diele und schieben Sie dann die nächste Diele (mit der gewölbten Seite) bis zum Anschlag auf den Keil des Clips.

SCHRITT 3.

Schrauben Sie den Clip fest, während Sie die Terrassendiele festhalten. Verwenden Sie einen Gummihammer, um die Diele richtig einzuschlagen.

SCHRITT 4.

Wiederholen Sie den Vorgang bis zur letzten Diele und schließen Sie mit dem endgültigen Start/End-Clip ab.



Die Verwendung von Schraubzwingen wird empfohlen, um die Hybrid-Clips optimal und schnell zu verschrauben.

Wichtig: Die Keilverzinkung der Dielen.

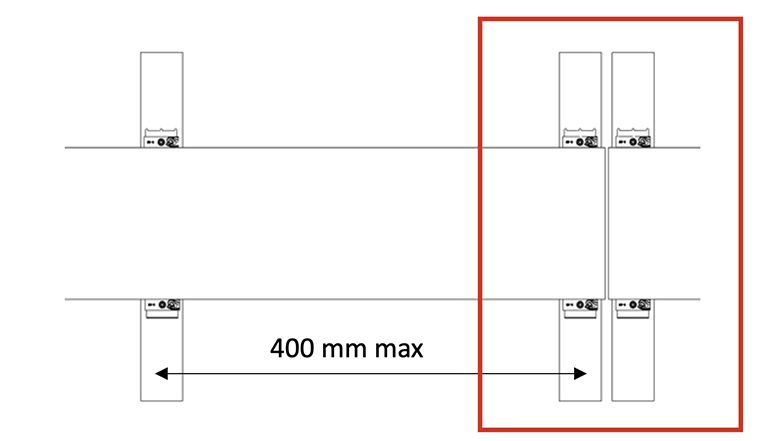

Bei der Keilverzinkung zweier Dielen ist es wichtig, den Balken zu verdoppeln, damit an jedem Ende der Diele zwei separate Clips befestigt werden können.

Der maximale Abstand zwischen zwei Kanthölzern beträgt 40 Zentimeter.

Ein universeller Clip

Der Cobra® Hybrid Clip ist universell einsetzbar. Er kann mit einer leistungsstarken Schraube an allen Holzbalken, egal ob aus Holz oder Aluminium, befestigt werden. Ein einzigartiger Clip, der entwickelt wurde, um allen Terrassenprojekten gerecht zu werden.

Die Haken bestehen aus Edelstahl 304. Dieser austenitische Edelstahl wird häufig für Werkzeuge verwendet, um die Härte des Clips zu gewährleisten, die Dielen gegen den Balken zu drücken und gleichzeitig die Ausdehnung der Dielen zu reduzieren.

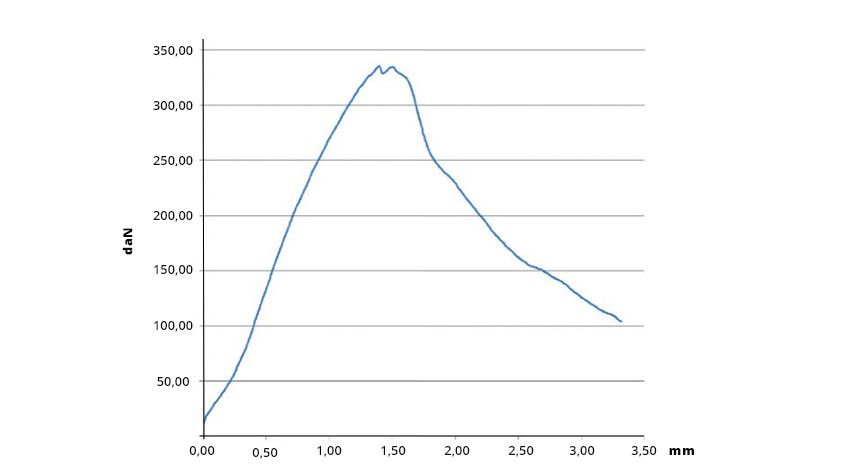

Ein starker Widerstand gegen das Herausreißen

Unsere Entwicklungsabteilung hat dieses Modell des "Hybrid"-Clips, das aus zwei sich ergänzenden Materialien hergestellt wird, zum Patent angemeldet, um die Vorteile ihrer inhärenten Eigenschaften zu nutzen. Der Clip und seine Schraube halten extremen Temperaturen, Insekten, Reinigungsmitteln, Chlor, Frost und Feuchtigkeit stand, ohne zu oxidieren.

Die Ausreißfestigkeit hängt von der Art des Holzes ab: 320 kg bei Tropenholz, 135 kg bei Nadelholz und 205 kg bei Aluminium.

Vorsicht bei Projekten in sogenannten "verschmutzten" Umgebungen. Bei Projekten, die weniger als 50 m von der Küste entfernt sind, oder in geschlossenen, schlecht belüfteten Räumen mit konstant salzhaltiger Atmosphäre, wenden Sie sich bitte an uns.

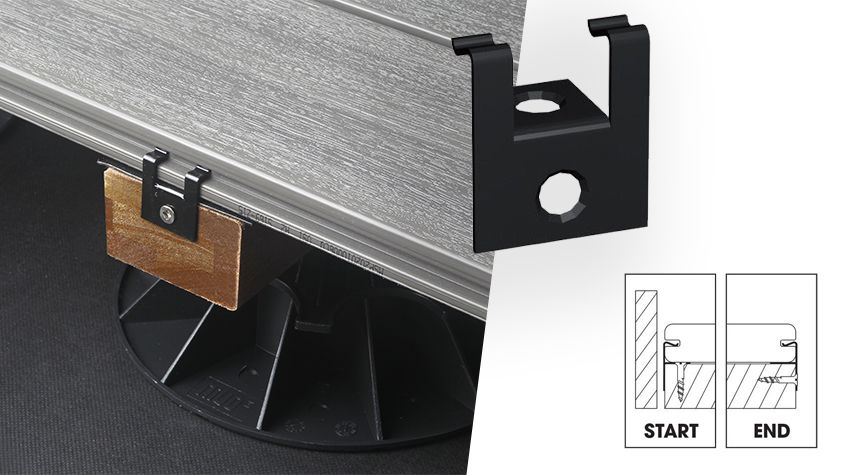

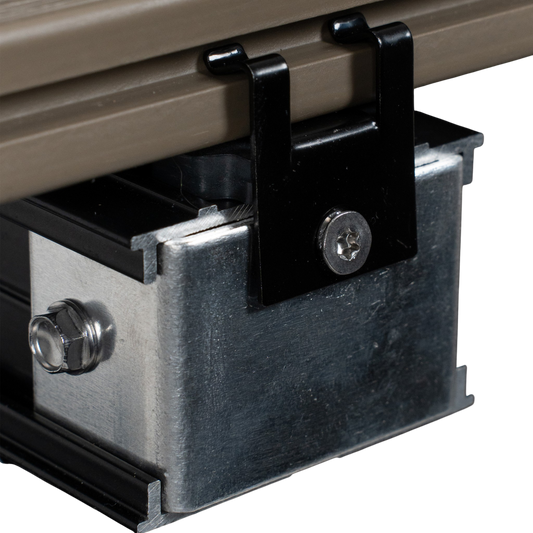

Optional: Start- und Endclip

Der Start/End-Clip oder auch Start- und End-Clip kann zusätzlich verwendet werden, um sichtbare Schraubenspuren auf der Terrasse zu vermeiden.

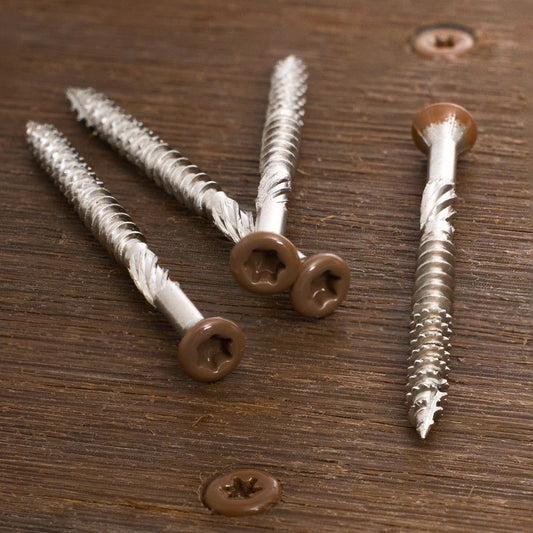

Alternativ können auch die Cobra® Edelstahlschrauben mit farbigem Kopf verwendet werden.

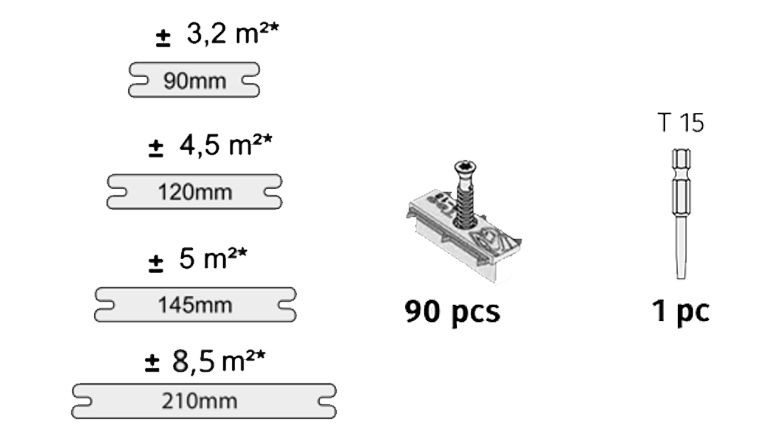

Der Beutelinhalt

Ein Beutel COBRA Hybrid 8-18 Clips enthält :

90 Bi-Material-Clips: Polypropylene und Verstärkung aus Edelstahl AISI304.
90 Schrauben 4,2x35mm aus Edeltahl AISI410
Diese Art der Verpackung ermöglicht Ihnen eine flexible Gestaltung der Aufstellorte für die Terrasse.

Eine demontierbare Konstruktion

In der Verpackung befindet sich eine spezielle verlängerter Bit zum Schrauben (oder Abschrauben) zwischen den beiden Dielen. Ein großer Vorteil, wenn Sie eine defekte Diele austauschen oder auf die Kabel unter Ihrer Terrasse zugreifen möchten, ohne die gesamte Konstruktion demontieren zu müssen.

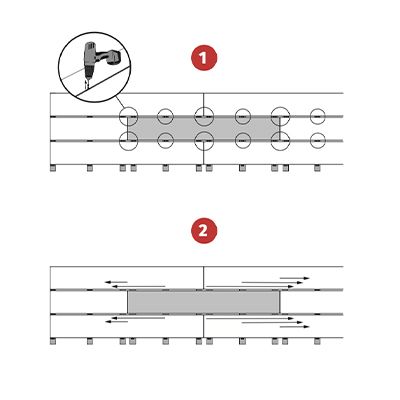

Abschrauben

1. Clips abschrauben
2. Clips an den Enden abspreizen

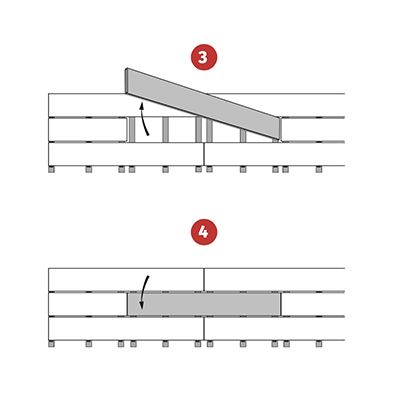

Ersetzen

3. Alte Diele entfernen
4. Neue Diele platzieren

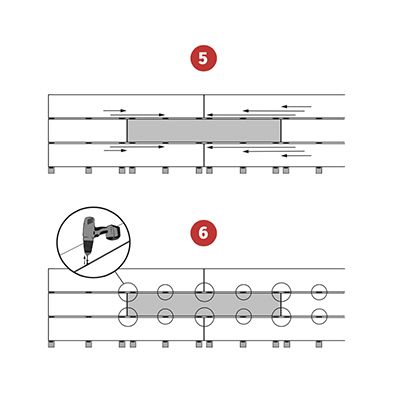

Schrauben

5. Clips ersetzen Sie die
6. neue Diele anschrauben
