Befestigungsclip Cobra® HYBRID 7-22

Ideal für die Verlegung von stabilen Holzterrassen

Schnelle Montage
Stabil und sicher
Alles auf einen Blick
  • Mit vorinstallierter Schraube noch schneller zu bearbeiten
  • Auch einzelne Diele können später demontiert werden
  • V2A304 - Besser geht es nicht
  • Patentiertes System (Nr. DM203548)
  • Fixierung einseitig, andere Seite geklemmt - für Dielen mit leichter Ausdehnung

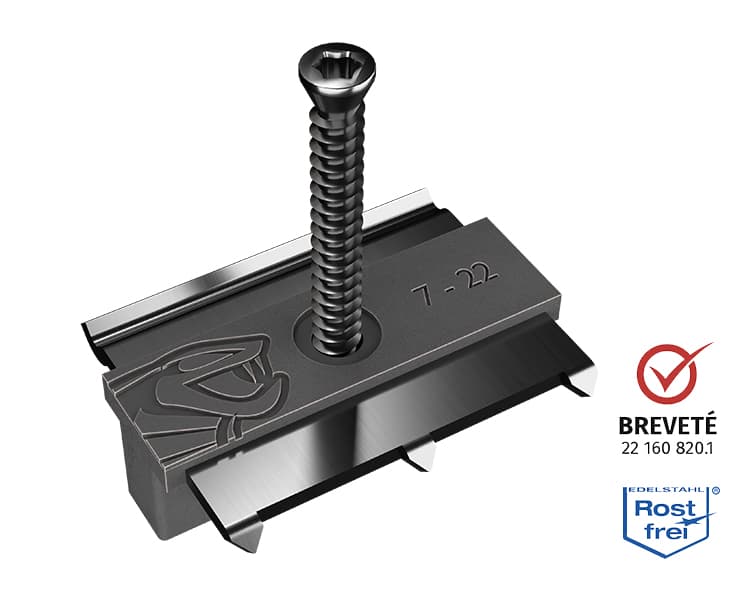

Das Cobra Hybrid-Konzept

Der Cobra® Hybrid 7-22 Clip ist eine perfekte Lösung:

Aus Edelstahl gefertigt und kombiniert mit stabilem Kunststoff mattschwarzer Farbe, um Sonnenreflexionen zu vermeiden. Einseitige Edelstahlkrallen fixieren die Terrassendielen kraftschlüssig auf der Unterkonstruktion.

Smartes Design mit einer fixierenden und eine klemmenden Seite, hält die Dielen perfekt, ohne die Witterungsanpassungen zu sehr zu beschränken. Das macht den Cobra® Hybrid 7-22 Clip zum perfekten Thermobambus Clip.

Unglaublich fixe Installation:

Mit Cobra Hybrid 7-22 sparen Sie über 30% der Zeit im Vergleich zu einer Montage mit einfachen Clips.

Die vorinstallierte Schraube ist selbstbohrend und reicht aus, um die Dielen an den Balken zu befestigen. Balken sollten keine Rohdichte über 950 Kg/cbm haben.

Installation des Cobra® Hybrid Clips

Eigenschaften

Besteht aus:
• Clip: Inox 304 (A2) + Polypropylene
• Visier: Inox 410 (C1)

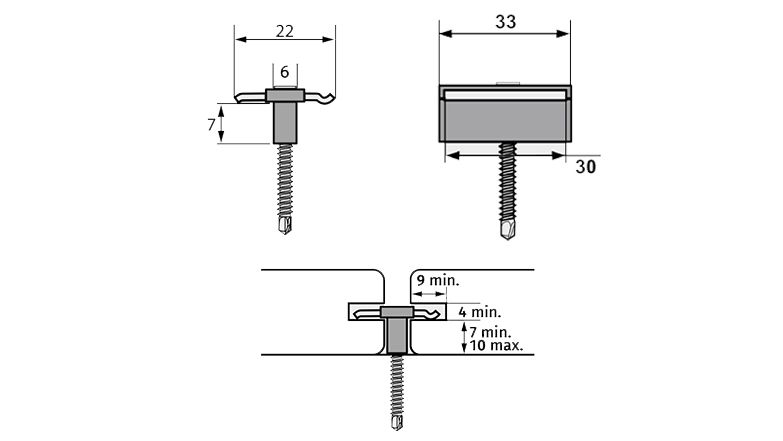

Dimensionen
• Schrauben: 4,5mm (Breite) x 40mm (Länge).
• Dicke der Edelstahlplatte: 1,5mm
Perfekt verpackt:
• 90 Clips + vorintegrierte Schrauben
• 1 verlängerter Torx-Bit T15



Der Cobra® Hybrid 7-22 Clip ist mit Terrassendielen aus Bambus und Thermoholz kompatibel und kann auf Holz- oder Aluminiumbalken verlegt werden.

Die Wandstärke der Aluminiumbalken muss mindestens 2 mm betragen.

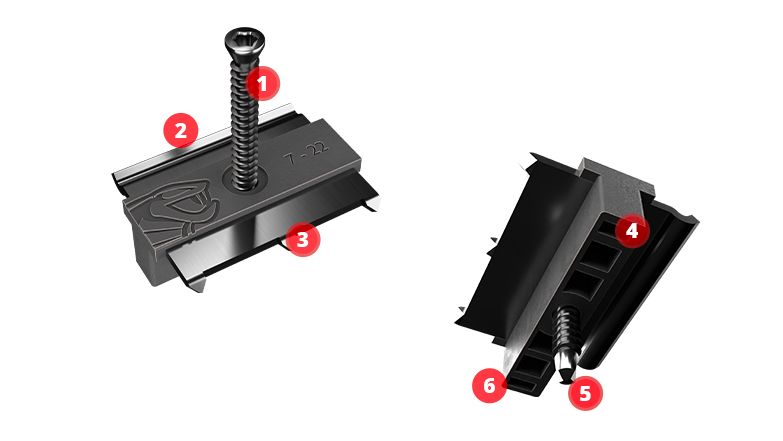

Ein Clip aus zwei Materialien: exklusiv & innovativ

1 - Schraube aus Edelstahl: Torx-Anleihen für Komfort und Präzision.
2 - Flügel aus Edelstahl: AISI 304, 30 mm breit und 1,20 mm dick.
3 - Asymmetrischer Clip aus Edelstahl: eine Seite mit 3 Krallen und eine gewölbte Seite für eine optimale Positionierung und um die Ausdehnung des Holzes zu erleichtern.
4 - Wabenstruktur, die die Bewegungen des Bodenbelags aufnimmt.
5 - Selbstbohrende Spitze, die eine Befestigung in Holz oder Aluminium ermöglicht.
6 - Polypropylen-Körper: UV-beständiges Schwarz mit einer Breite von 6 mm

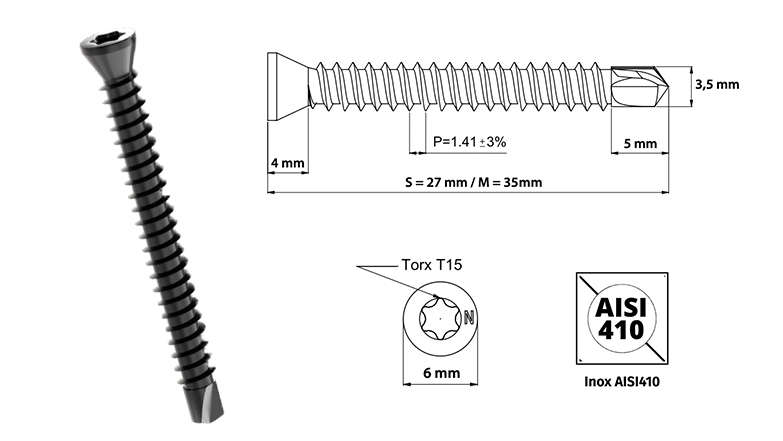

Die Schraube des Hybrid 7-22 S ET M Clips.

Für eine einfache & schnelle Umsetzung

Schraube 4.2 x 27 mm Größe S und 35 mm Größe M aus Edelstahl AISI410.
Torx TX15 Binding
Selbstbohrende Spitze
Bohrkapazität in Aluminium: 3 mm
Bohren in Hartholz mit einer Dichte von bis zu 800 kg/m3
Reduzierter Kopfdurchmesser von 6 mm
Schwarz lackiert

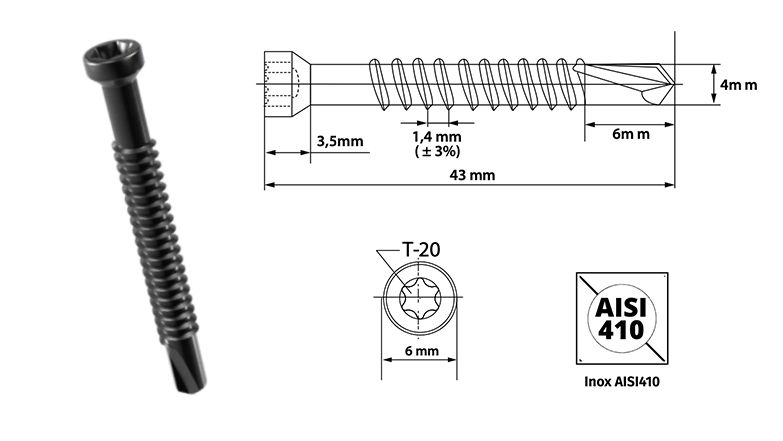

Die Schraube des Hybrid-Clips 7-22 L

Schraube 4.8 x 43 mm Größe L aus Edelstahl AISI410.
Torx TX20 Brite
Selbstbohrende Spitze
Bohrfähigkeit in Aluminium: 4 mm
Bohren in Hartholz mit einer Dichte bis zu 900 kg/m3
Reduzierter Kopfdurchmesser von 6 mm
Schwarz lackiert

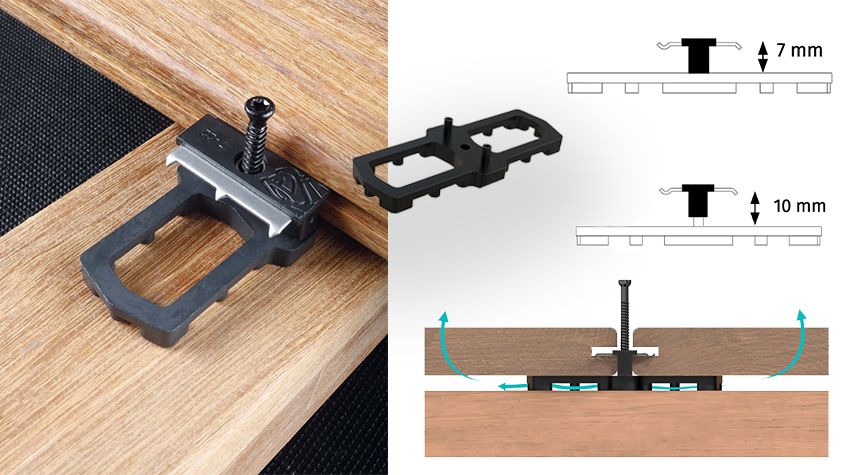

Optional: der AIRSPACER-Keil

Wird verwendet, um die Belüftung zwischen dem Balken und dem Holz zu fördern. Dieses Zubehörteil beeinträchtigt weder die Wirkung des Befestigungsclips noch die Bewegungen des Holzes.

Sein angepasstes Design passt perfekt unter die Wabenbasis der Clips und ermöglicht so eine einfache und schnelle Anbringung.

Der Airspacer-Keil trägt dazu bei, die Scherwirkung auf die Befestigungsschraube zu begrenzen.

Verlegung der Terrassendielen mit dem Cobra® Hybrid Clip 7-22

SCHRITT 1.

Befestigen Sie den Start/End-Clip und verlegen Sie dann die erste Terrassendiele.

SCHRITT 2.

Setzen Sie den Clip (mit der Krallenseite) in die Nut der Diele und schieben Sie dann die nächste Diele (mit der gewölbten Seite) bis zum Anschlag auf den Keil des Clips.

SCHRITT 3.

Schrauben Sie den Clip fest, während Sie die Terrassendiele festhalten. Verwenden Sie einen Gummihammer, um die Diele richtig einzuschlagen.

SCHRITT 4.

Wiederholen Sie den Vorgang bis zur letzten Diele und schließen Sie mit dem endgültigen Start/End-Clip ab.

Die Verwendung von Schraubzwingen wird empfohlen, um die Hybrid-Clips optimal und schnell zu verschrauben.

Wichtig: Die Keilverzinkung der Dielen.

Bei der Keilverzinkung zweier Dielen ist es wichtig, den Balken zu verdoppeln, damit an jedem Ende der Diele zwei separate Clips befestigt werden können.

Der maximale Abstand zwischen zwei Kanthölzern beträgt 40 Zentimeter.

Ein universeller Clip

Der Cobra® Hybrid Clip ist universell einsetzbar. Er kann mit einer leistungsstarken Schraube an allen Holzbalken, egal ob aus Holz oder Aluminium, befestigt werden. Ein einzigartiger Clip, der entwickelt wurde, um allen Terrassenprojekten gerecht zu werden.

Die Haken bestehen aus Edelstahl 304. Dieser austenitische Edelstahl wird häufig für Werkzeuge verwendet, um die Härte des Clips zu gewährleisten, die Dielen gegen den Balken zu drücken und gleichzeitig die Ausdehnung der Dielen zu reduzieren.

Ein starker Widerstand gegen das Herausreißen

Unsere Entwicklungsabteilung hat dieses Modell des "Hybrid"-Clips, das aus zwei sich ergänzenden Materialien hergestellt wird, zum Patent angemeldet, um die Vorteile ihrer inhärenten Eigenschaften zu nutzen. Der Clip und seine Schraube halten extremen Temperaturen, Insekten, Reinigungsmitteln, Chlor, Frost und Feuchtigkeit stand, ohne zu oxidieren.

Die Ausreißfestigkeit hängt von der Art des Holzes ab: 320 kg bei Tropenholz, 135 kg bei Nadelholz und 205 kg bei Aluminium.

Vorsicht bei Projekten in sogenannten "verschmutzten" Umgebungen. Bei Projekten, die weniger als 50 m von der Küste entfernt sind, oder in geschlossenen, schlecht belüfteten Räumen mit konstant salzhaltiger Atmosphäre, wenden Sie sich bitte an uns.

Optional: Start- und Endclip

Der Start/End-Clip oder auch Start- und End-Clip kann zusätzlich verwendet werden, um sichtbare Schraubenspuren auf der Terrasse zu vermeiden.

Alternativ können auch die Cobra® Edelstahlschrauben mit farbigem Kopf verwendet werden.

Eine demontierbare Struktur

Der spezielle Bit, mit dem die Clips ein- und ausgeschraubt werden können, wird mit den Clips und Schrauben mitgeliefert. Die Möglichkeit, eine Diele demontieren oder austauschen zu können, ist ein großer Vorteil, um z. B. an die Kabel unter dem Belag zu gelangen, ohne die gesamte Anlage abbauen zu müssen.

Schrauben

1. Clips abschrauben
2. Clips an den Enden abspreizen

Ersetzen

3. Alte Diele entfernen
4. Neue Diele platzieren

Erneut verschrauben

5. Clips ersetzen Sie die
6. neue Diele anschrauben
