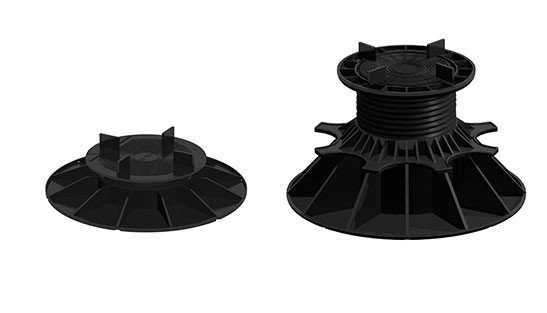

NIVO® Bodenträger für UK-Balken

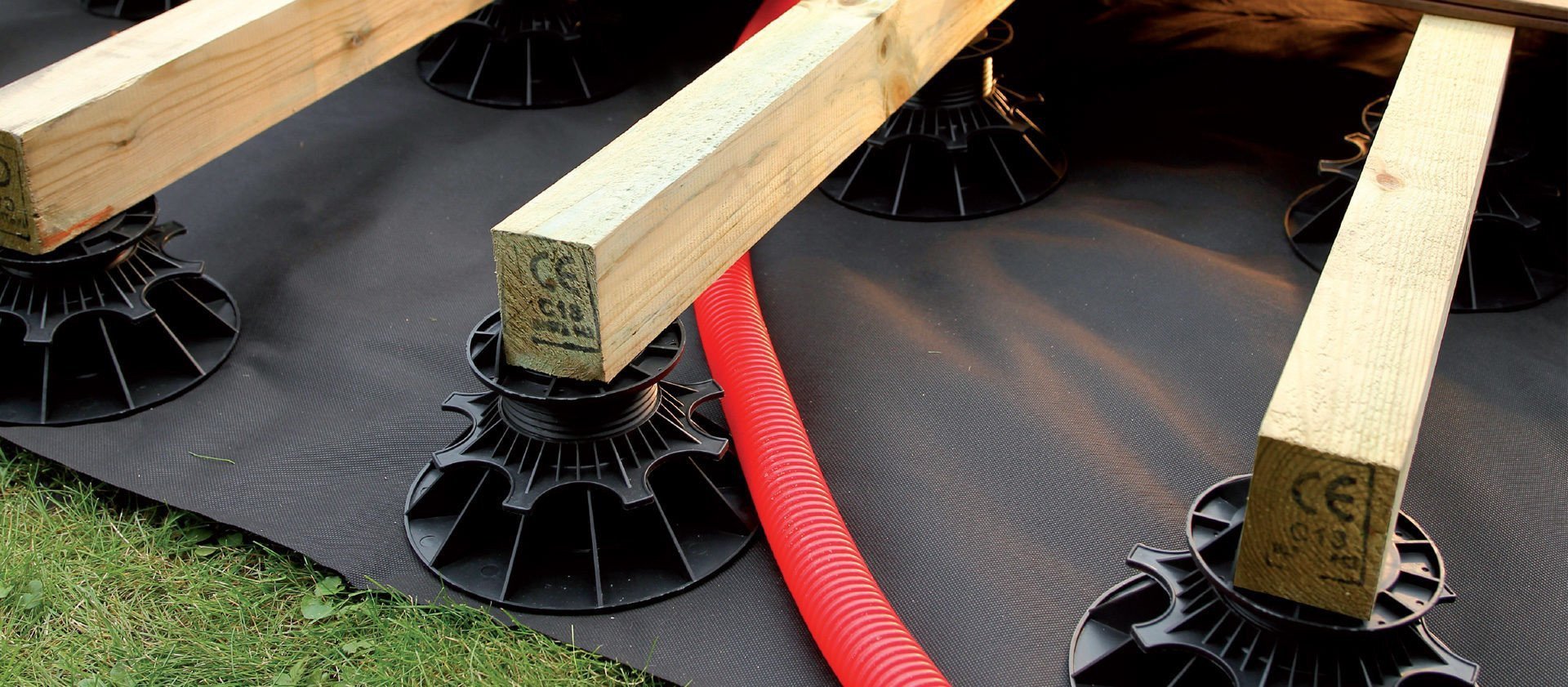

So unterlegen und nivellieren Sie die Terrassenbalken

plots pvc réglables pour terrasse en bois
Zeitersparnis
Widerstandsfähig
Stabil
Alles, was Sie wissen müssen
  • Zum Unterlegen von Balken von 25 bis 530 mm
  • Bodenträger mit Balkenauflage
  • Höhenverstellung durch mikrometrische Zylinder
  • Unterstützt bis zu 1000 kg
  • Hergestellt aus recycelbarem Polypropylen

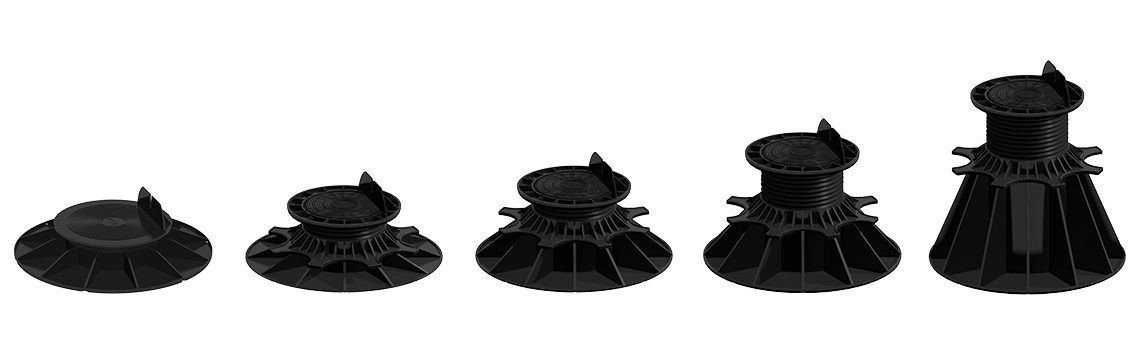

Merkmale

Höhen
25 bis 40 mm 40 bis
60 mm 50 bis
80 mm 80 bis
140 mm140 bis
230 mm
Material
Polypropylen
CaCO3
Optionen
Erhöhungung - 60mm
Einstellkeil für 2 bis 5° Neigung
Farbe
Schwarz

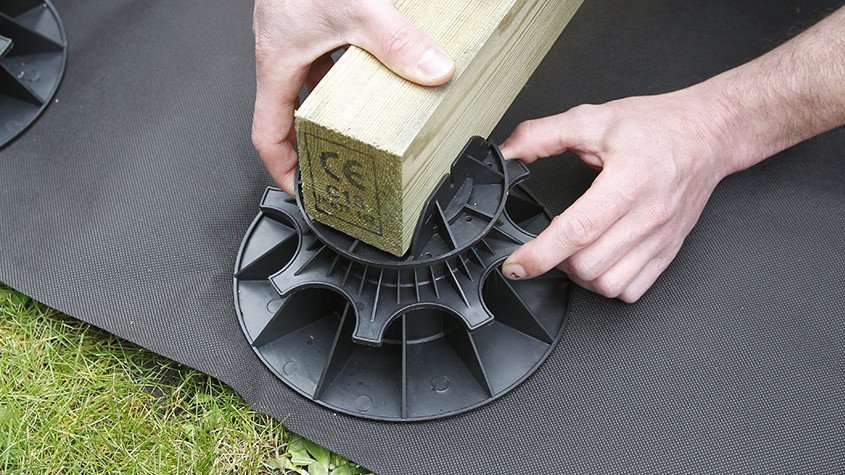

Schnelle und einfache Installation

Dank seines drehbaren Schraubsystems sind NIVO®-Bodenträger sehr einfach zu bedienen. Die Einstellung des Niveaus der Struktur wird so einfach wie möglich gemacht. Durch die Drehung des Rings auf dem Zylinder verändert sich die Höhe je nach Drehrichtung.


Die Verwendung von NIVO®-Bodenträgern ermöglicht eine beeindruckende Geschwindigkeit bei der Installation. Die Durchführung der Konstruktion und die Unterlegung einer Terrasse wird einfacher und schneller. Sparen Sie eine erhebliche Menge an Installationszeit.

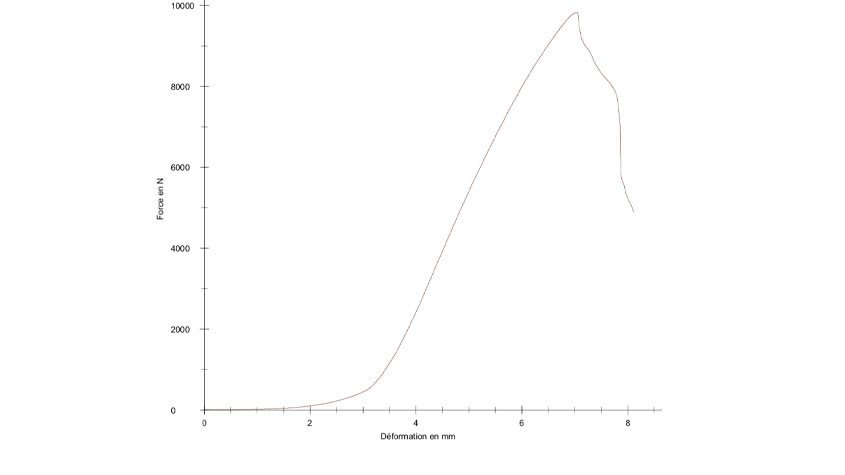

courbe technique de résistance

Ein solider und robuster Bodenträger

Jeder NIVO®-Bodenträger trägt bis zu 1000 kg zentrische Drucklast. Die Qualität des verwendeten Materials gewährleistet eine hohe Festigkeit und Stabilität. Ob für eine private oder öffentliche Terrasse (ERP), NIVO®-Stelzlager sind für alle Arten von Projekten und für maximale Sicherheit geeignet.

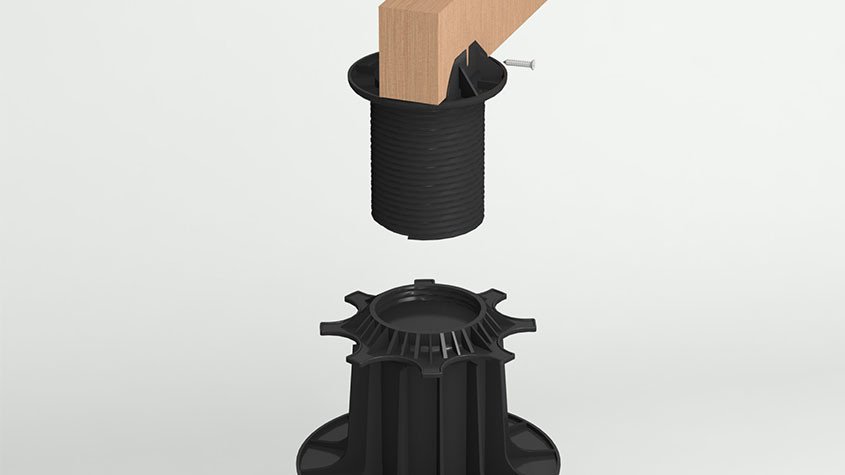

lambourde fixée sur une tete de plot

Ein Bodenträger für Balken

Die NIVO®-Bodenträger für Balken sind auf die Befestigung von Holz- und Alubalken abgestimmt.

Der L-Winkel wird an der Seite verschraubt, um den Balken effektiv auf dem Bodenträger zu halten.

Die Verschraubung kann auch von oberhalb der Balken und damit durch den Kopf des Bodenträgers erfolgen.

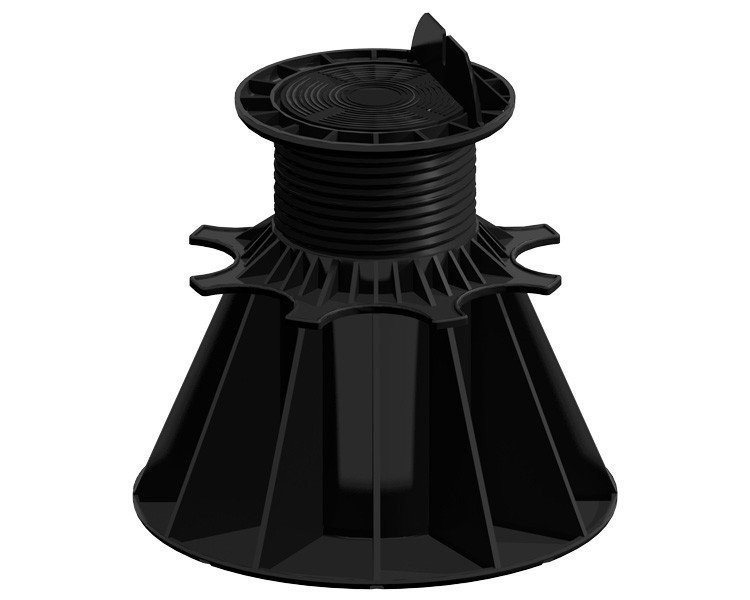

Verstellbare NIVO®-Bodenträger für Balken

Die von Holzingenieuren entwickelten NIVO-Bodenträger bieten Ihnen ein komplettes Sortiment an verstellbaren Bodenträger, die speziell für die Verlegung von Holzterrassen auf Terrassenplatten (Holz oder Beton) entwickelt wurden.
Von 25 bis 240 mm Höhe sind alle unsere Stelzlager höhenverstellbar und garantieren die Robustheit und Präzision bei der Montage Ihrer Terrasse auf der Bodenplatte. Die Qualität des verwendeten Materials ermöglicht es uns, eine Beständigkeit gegen alle Arten von Wetter, U.V., und eine bemerkenswerte Stabilität - eine Garantie für die Qualität unserer Produkte - zu gewährleisten.
NIVO-Bodenträger sind für maximale Qualität kalibriert und dimensioniert. In der Tat ist die Basis des Stelzlagers (Ø20cm = 314cm²) breit genug, um ein Einsinken der Konstruktion in den Boden zu verhindern. Und der Durchmesser der Rotationsschraube ist einer der breitesten auf dem Markt und bietet eine hervorragende Stabilität der Bodenträger.
Darüber hinaus ist jeder Bodenträger mit 4 Zapfen ausgestattet, die es ermöglichen, jede Art von Platten aufzunehmen: Holz, Kies, Beton...
Dank seines drehbaren Schraubsystems ist das NIVO®-Bodenträger sehr einfach zu bedienen. Die Einstellung des Niveaus der Konstruktion wird so einfach wie möglich gemacht.


In der Tat hat NIVO eine Reihe von Stelzlagern entwickelt, die speziell für die Verlegung von Holzterrassen auf Balken oder selbsttragenden Beton- oder Holzrostplatten ausgelegt sind. Unsere Stelzlager sind stabil und halten einer Belastung von mindestens einer Tonne stand. Sie sind höhenverstellbar und einfach zu installieren. NIVO-Stelzlager sind in der Höhe von 40 bis 60 mm einstellbar. Und um die Bandbreite in der Höhe zu ergänzen, kann eine 6-Zentimeter-Verlängerung zwischen Sockel und Stütze eingesetzt werden.
Darüber hinaus sind unsere Stelzlager alle konform mit D.T.U 43 und 51-4. Die zulässige Belastung pro Stelzlager beträgt daher 1000 kg, das Gewicht ist gemäß DTU einzuhalten (Protokoll von Druckversuchen auf Anfrage).

Diese müssen auf stabilisiertem Untergrund (Abdichtung, Beton, Sand, Mutterboden, etc.) verlegt werden. Um das Nachwachsen von Vegetation unter der Terrasse zu vermeiden, wird dringend empfohlen, ein Geotextilvlies zu verlegen.


Die NIVO-Stelzlager für Platten ermöglichen die Verlegung von selbsttragenden Beton- oder Holzplatten zwischen den Zapfen. Dazu ist es notwendig, im Durchschnitt 4 bis 5 Stelzlager pro m2 zu zählen, um einen stabilen und robusten Boden zu haben.


Und um die genaue Anzahl der für Ihr Projekt benötigten Stelzlager zu ermitteln, können Sie unseren Online-Rechner nutzen.

Bodenträger müssen auf stabilisiertem Untergrund (Abdichtung, Beton, Sand, Mutterboden, etc.) verlegt werden. Um das Nachwachsen von Vegetation unter der Terrasse zu vermeiden, wird dringend empfohlen, einen Unkrautvlies zu verlegen.

Die NIVO-Bodenträger für Platten ermöglichen die Verlegung von selbsttragenden Beton- oder Holzplatten zwischen den Laschen. Dazu muss man im Durchschnitt mit 4 bis 5 Bodenträger pro m2 rechnen, um einen stabilen und robusten Boden zu haben.

Um die genaue Anzahl der für Ihr Projekt benötigten Blöcke zu ermitteln, verwenden Sie unseren Online-Rechner.

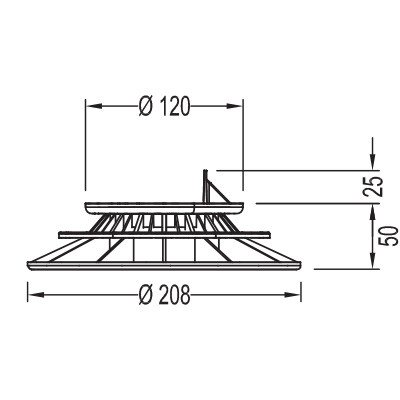

Technische Angaben

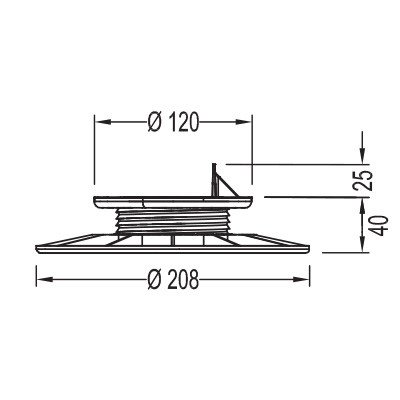

  • Bodenträger 25 - 40 mm
    • - min. Öffnung: 25 mm
    • - max. Öffnung: 40 mm
    • - Gewicht : 0.17 Kg

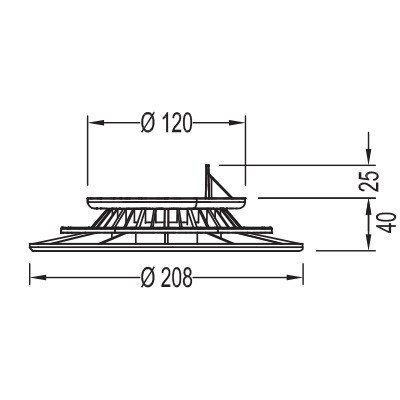

  • Bodenträger 40 - 60 mm
    • - min. Öffnung: 40 mm
    • - max. Öffnung: 60 mm
    • - Gewicht : 0.23 Kg

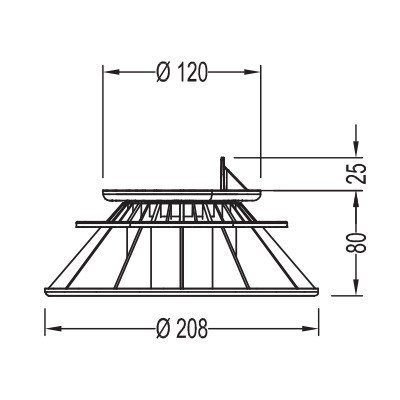

  • Bodenträger 50 - 80 mm
    • - min. Öffnung: 50 mm
    • - max. Öffnung: 80 mm
    • - Gewicht : 0.26 Kg

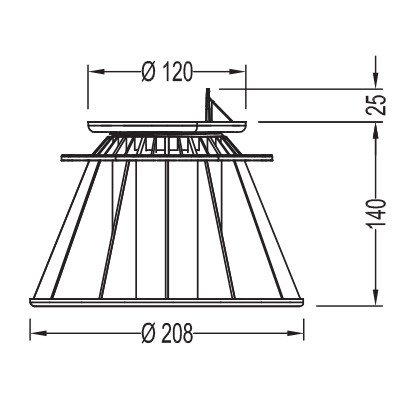

  • Bodenträger 80 - 140 mm
    • - min. Öffnung: 80 mm
    • - max. Öffnung: 140 mm
    • - Gewicht : 0.33 Kg
  • Bodenträger 140 - 230 mm
    • - min. Öffnung: 140 mm
    • - max. Öffnung: 230 mm
    • - Gewicht : 0.51 Kg

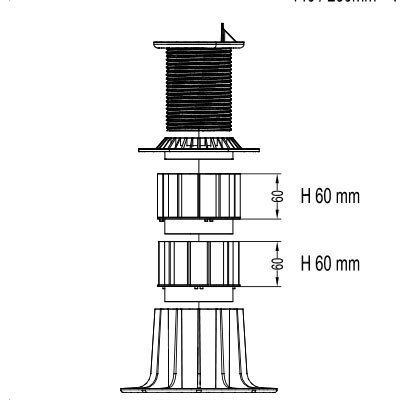

  • schéma du plot avec réhausse
    Bodenträger 140 + Verlängerung
    • - min. Öffnung: 230 mm
    • - max. Öffnung: 530 mm

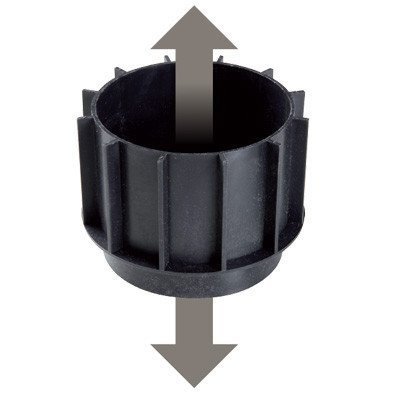

60mm Bodenträgerverlängerung

60mm Verlängerung für 140-230mm-Bodenträger. Schichten Sie bis zu 5 Verlängerungen übereinander, um eine maximale Höhe von 530 mm zu erreichen und dabei einen stabilen Stand zu haben.

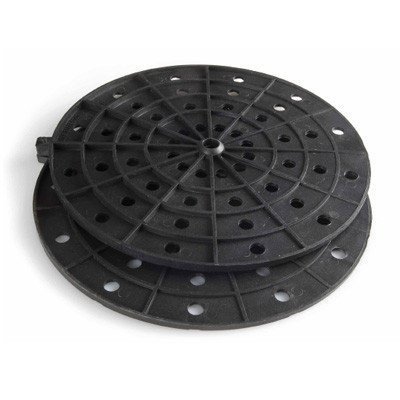

Neigungkorrektor 2 bis 5 %

Der NIVO® Neigungskorrektor bietet eine Neigungsanpassung von 2 bis 5 % Steigung. Die Verbindung mit der Basis des Stelzlagers ist effizient, da sie eine gute Stabilität Ihrer Platten- oder Balkenterrasse ermöglicht.
