Schraubfundamente
Une alternative facilitante, économique et écologique aux fondations en béton
- Durable - Acier galvanisé
- Robuste - Diamètre du corps 60 mm
- Ancrage ferme – filetage 75 mm
- Résistance à l’arrachement
- Résistance à la pression
- Pointe pénétrante 65 x 38 x 4 mm
- Tête de diamètre 120 mm
Präsentation der NIVO®-Fundamentschraube
Die NIVO® -Fundamentschraube hat eine harpunenartige Spitze und ist für das Eintreiben in lockeren Boden vorgesehen. Sie schafft eine perfekt stabile Struktur zur Aufnahme einer Querbalkenkonstruktion, die aus Unterzügen und Balken besteht (z.B. Unterzüge 45x145mm und Balken 45x70mm).
Alle unsere Schrauben sind mit einem „L“-förmigen Winkel ausgestattet, der in der Breite um einige Zentimeter verstellbar ist, um die Unterzüge der Konstruktion aufzunehmen. Optional sind flache Halterungen zur Befestigung von vertikalen Pfosten erhältlich.
Durchschnittliche Anzahl der Schrauben/m2: 1,5 (Richtwert).
Système de pose de la vis de fondation SPIRAL
Caractéristiques
Support en L : 800 mm (L) x 60 mm (diamètre) x 3 mm (ép)
Support plat : 90x90 mm
Une solution pratique et écologique
La vis de fondation SPIRAL est un pieu en acier galvanisé doté d’un filetage adapté pour être enfoncé et solidement ancré dans le sol. Elle permet d’installer des structures en bois ou en aluminium parfaitement stables et nivelées pouvant supporter de lourdes charges. La pose de l’ouvrage est simplifiée grâce aux possibilités de réglages et de correction des imperfections.
La vis de fondation convient à toutes sortes d’installations : terrasse, piscine, jacuzzi, carport, abris… Disponible en plusieurs tailles et pour différents usages, elle répond au besoin de corriger de fortes pentes, de surélever un ouvrage ou de créer différents niveaux de structure sans compliquer la construction.
Cette solution est une parfaite alternative à la création d’une dalle en béton. Des travaux de fondation moins couteux, moins longs, qui préservent d’avantage le jardin et favorisent le drainage dans le sol.
La nature du sol déterminera le type de vis et sa bonne mise en œuvre.

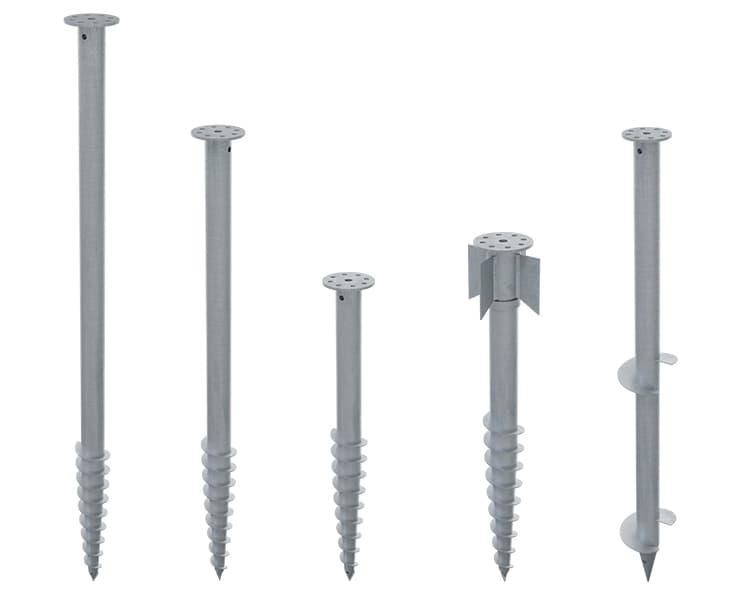

La gamme de vis SPIRAL

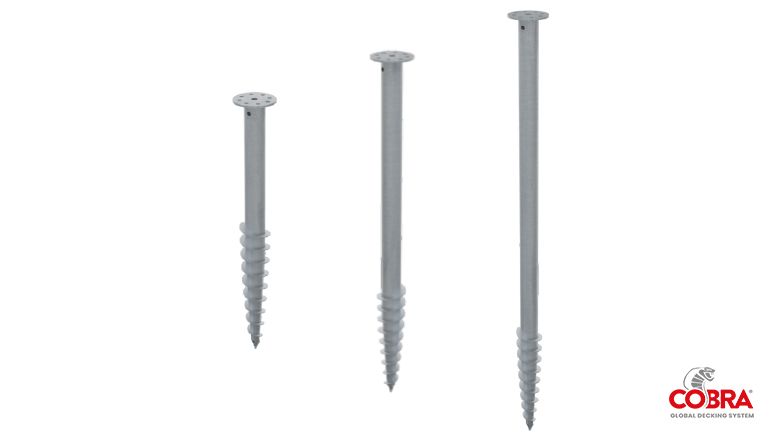

Vis G800, G120 et 1500 pour sols fermes et remblais
(FD1577–1578-1806 / NL2804-2805-2806)
• Acier galvanisé - Din EN ISO 1461, Min 45 um
• 3 tailles disponibles : 800, 1200 et 1500 mm
• Diamètre 60 mm
• Tête pouvant recevoir différents types de supports d’installation

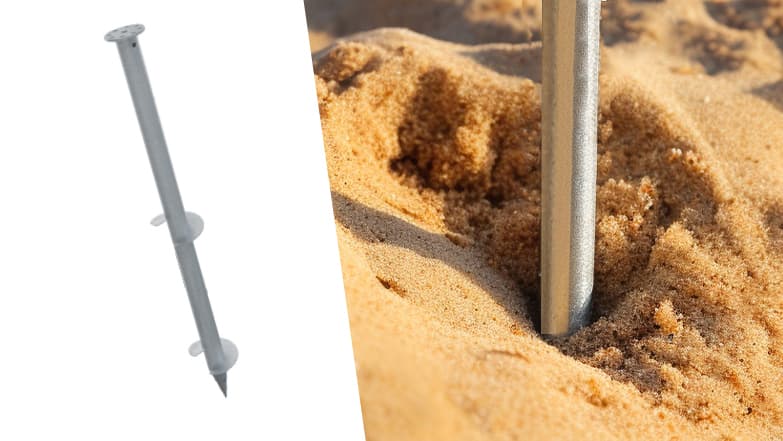

Vis S1200 pour sols sablonneux et mous
(FD1807 / NL2808)
• Design adapté pour les sols mous et plus notamment le sable
• Meilleurs résistance à l'arrachement
• Longueur 1200 mm

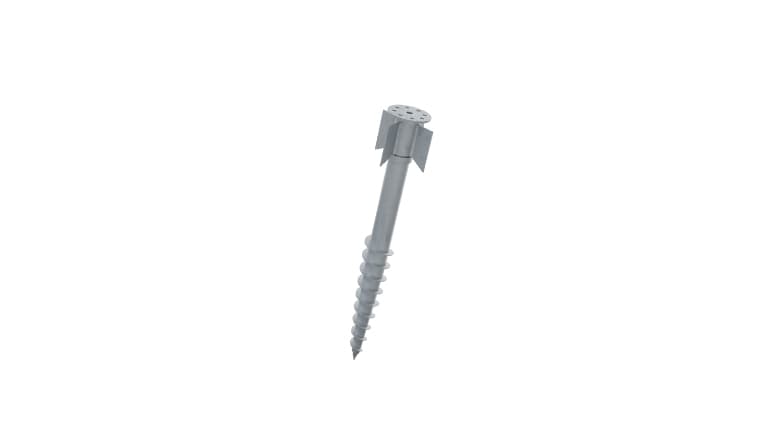

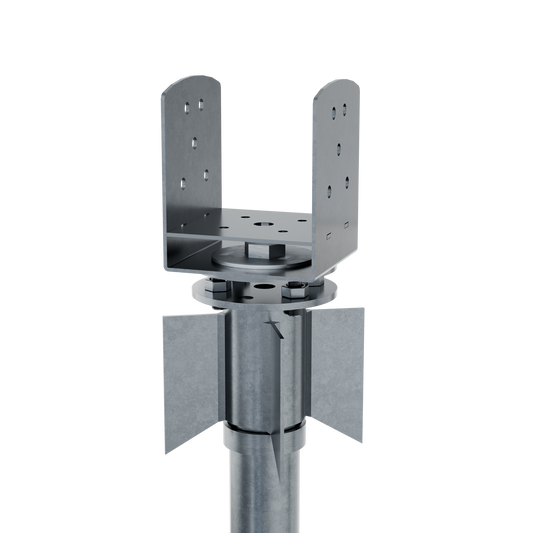

Vis P800 pour poteaux
(FD1808 / NL2807)
• Adapté pour la pose de poteaux
• Croisillon offrant plus de résistance aux efforts latéraux
• Longueur 800 mm
Les accessoires SPIRAL

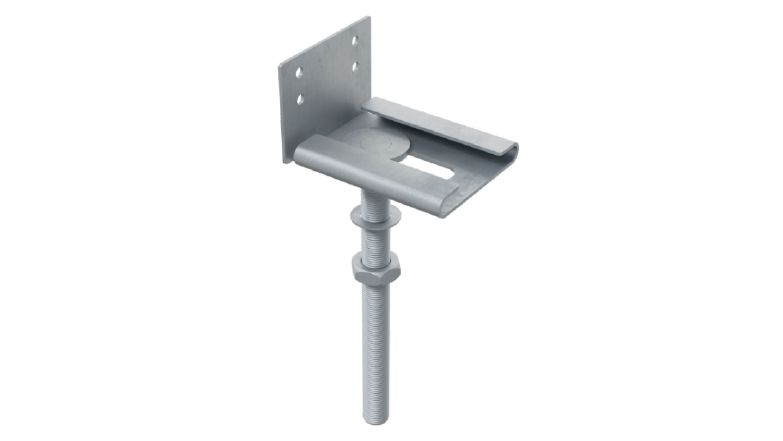

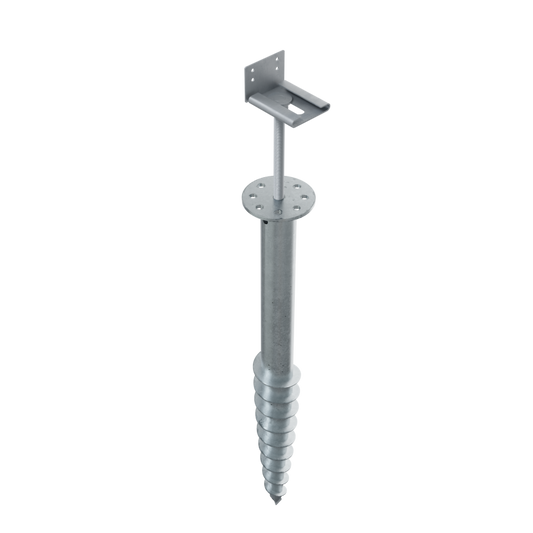

Support pour lambourdes
(FD1809 – NL2810)
• Support en L pour le maintien et la fixation de lambourdes ou solives
• Réglage latéral et axial
• Tige filetée de réglage de 200 mm
• Ecrou M16

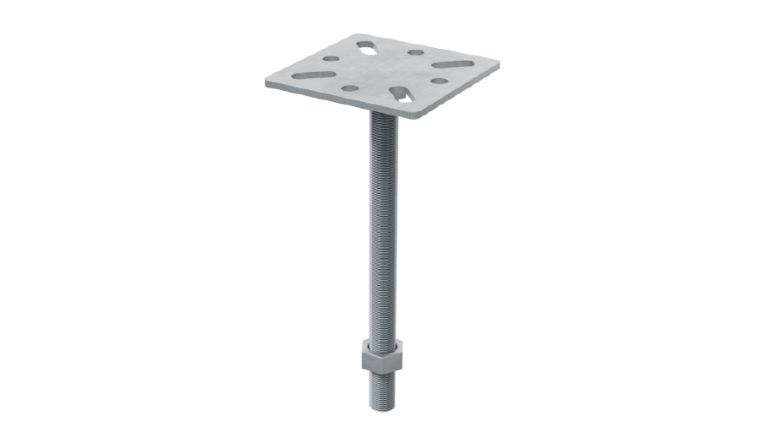

Support multi-fonctions
(FD1221 – NL2618)
• Support carré de 90 x 90 mm
• Multiples possibilités de fixations
• Tige filetée de réglage de 200 mm
• Ecrou M16

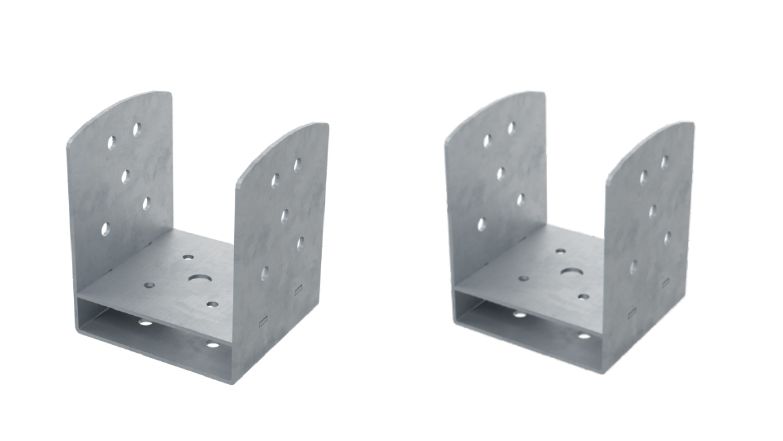

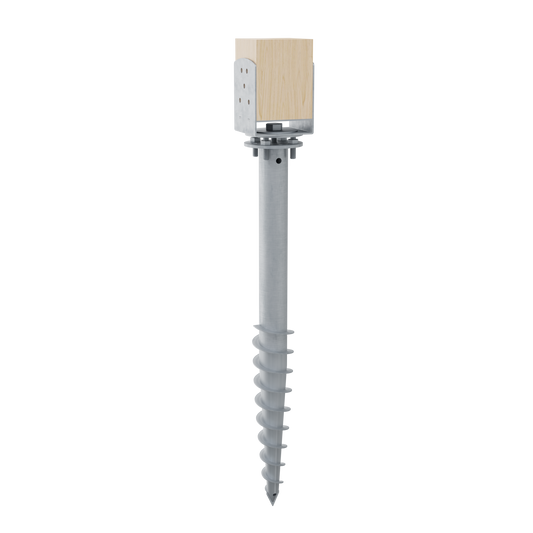

Supports de poteaux
(FD1901 – NL2864 / FD1902 – NL2865 )
• Support en U pour la pose de poteaux
• 2 tailles 90 x 90 et 120 x 120 mm
• Hauteur 150 mm & Épaisseur 3 mm
• Vis de fixation centrale M16x50 et rondelles incluses

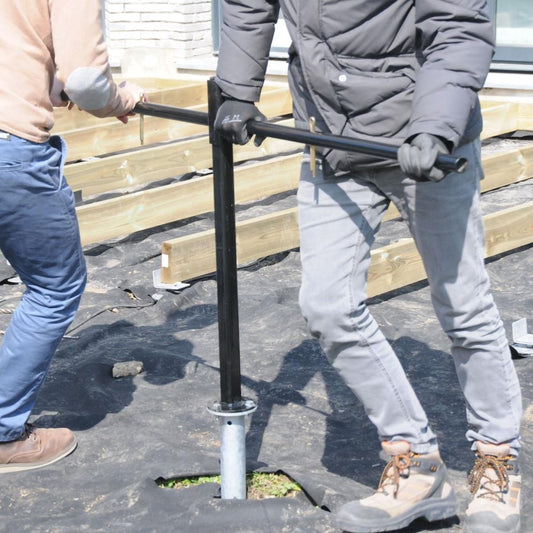

Das manuelle Schraubwerkzeug besteht aus einem verstellbaren Schraubbalken, der aus einem vorgebohrten Rohr gefertigt ist, damit die Höhe des Spannbalkens während des Schraubens eingestellt werden kann (160cm Spannweite und 3mm dick). 3 Bolzen + Muttern ermöglichen die Befestigung des Werkzeugs an der Schraube (erfordert die Anwesenheit von 2 Personen).
Ein Steckadapter mit 41 mm Durchmesser wurde speziell entwickelt, um den Einsatz einer Verschraubungsmaschine mit einer Mindestleistung von 700 W zu ermöglichen. Ein Satz von 3 Schrauben + Muttern ermöglicht die Befestigung des Adapters auf der Schraube, die Verschraubung ist dann von 1 Person durchführbar (rechnen Sie mit 5 min Verschraubungszeit pro Schraube).

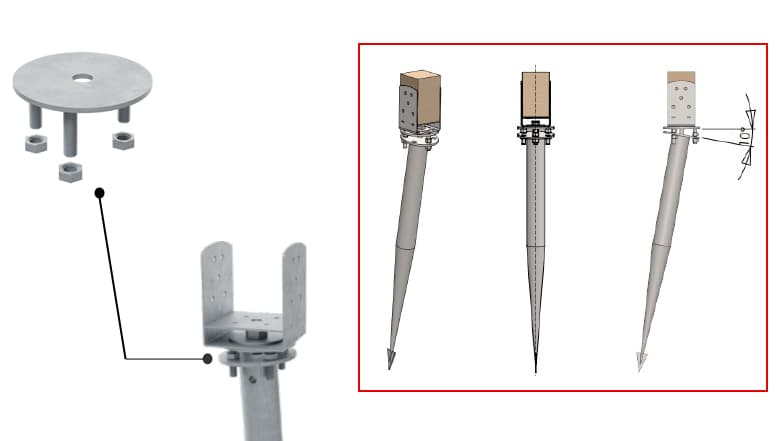

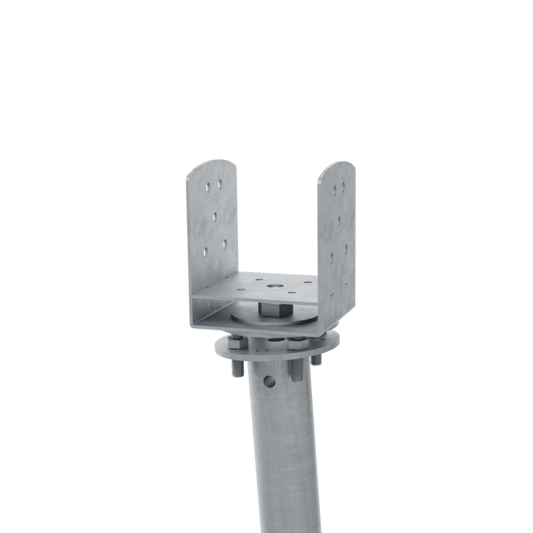

Disque correcteur d'assiette
(FD1904 – NL2866)
• 3 tiges filetées adaptées à la tête de la vis de fondation
• 3 écrous M12 pour réglage facile et précis
• Epaisseur du disque 4 mm
• Ouverture centrale pour la pose des accessoires SPIRAL

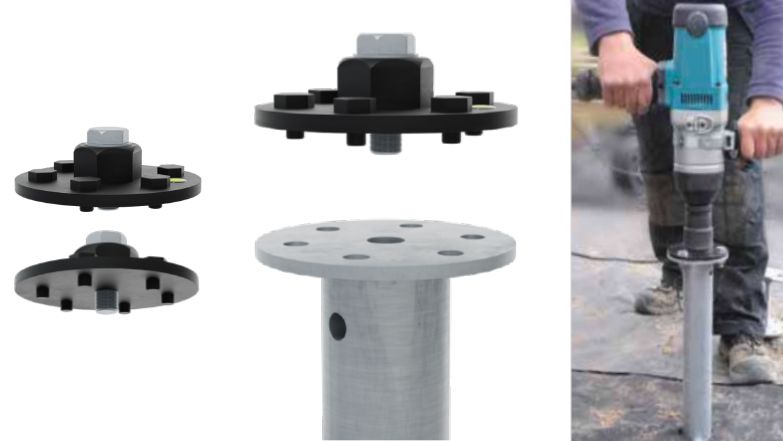

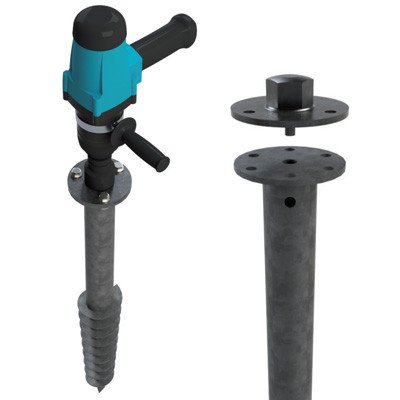

Adaptateur pour boulonneuse
(FD0616 – NL2385)
• Fixation centrale avec une seule vis pour un assemblage facile, rapide et ferme
• 6 ergots périphériques
• Niveau à bulle intégré pour controller la verticalité de l’installation
• Tête centrale hexagonale M41

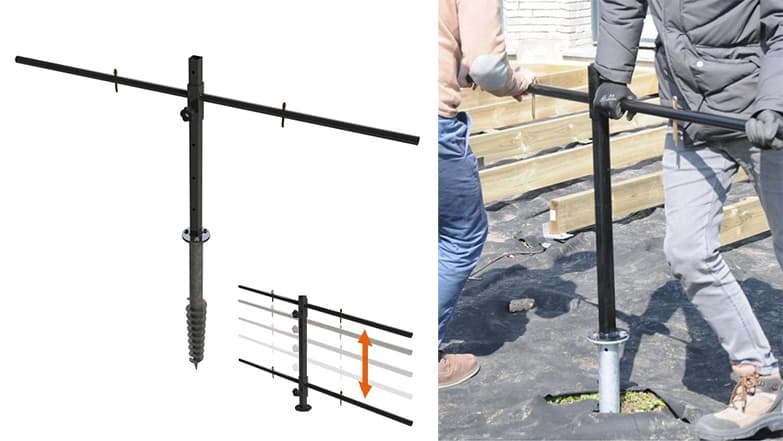

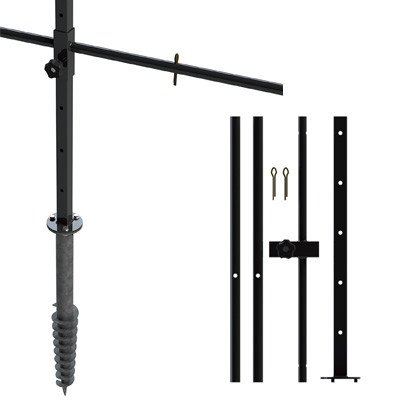

Barre de vissage manuel
(FD0615 – NL2384)
• Le kit de vissage pour ancrer la vis de fondation manuellement
• Composé d'un mat pré-percé pour le réglage en hauteur de la barre au fur et à mesure du vissage
• Envergure de 160 cm et épaisseur de 3 mm, la dimension offre un bras de levier pour une facilité de serrage
• 3 boulons + écrous permettant de solidariser l'outil sur la vis
• La barre peut être relevée durant le vissage pour faciliter la poussée.

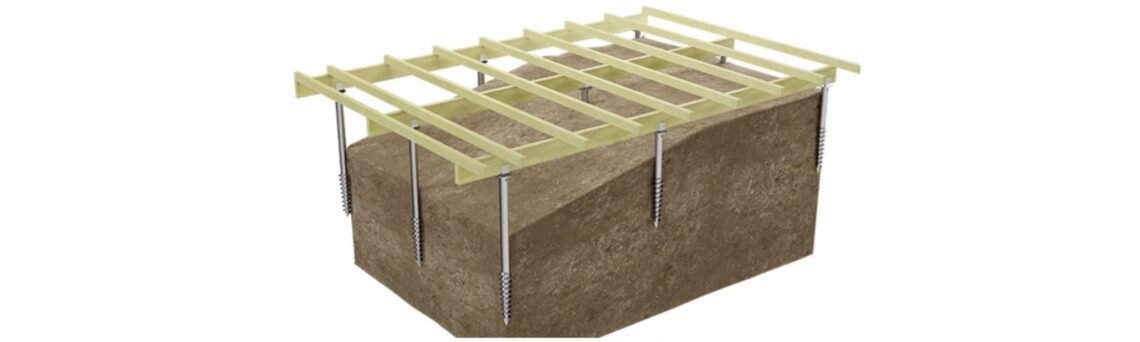

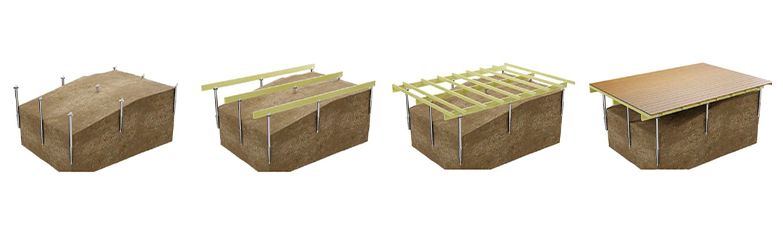

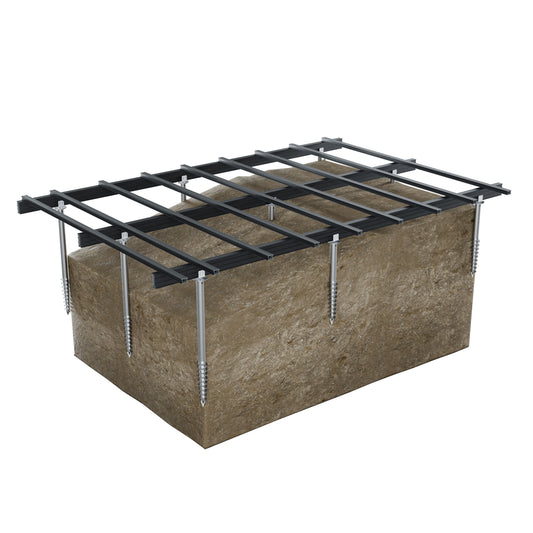

La pose d'une terrasse sur vis de fondation SPIRAL
Attention, l’utilisation de vis de fondation nécessite de vérifier l’absence d’impétrants aux points de forage.
